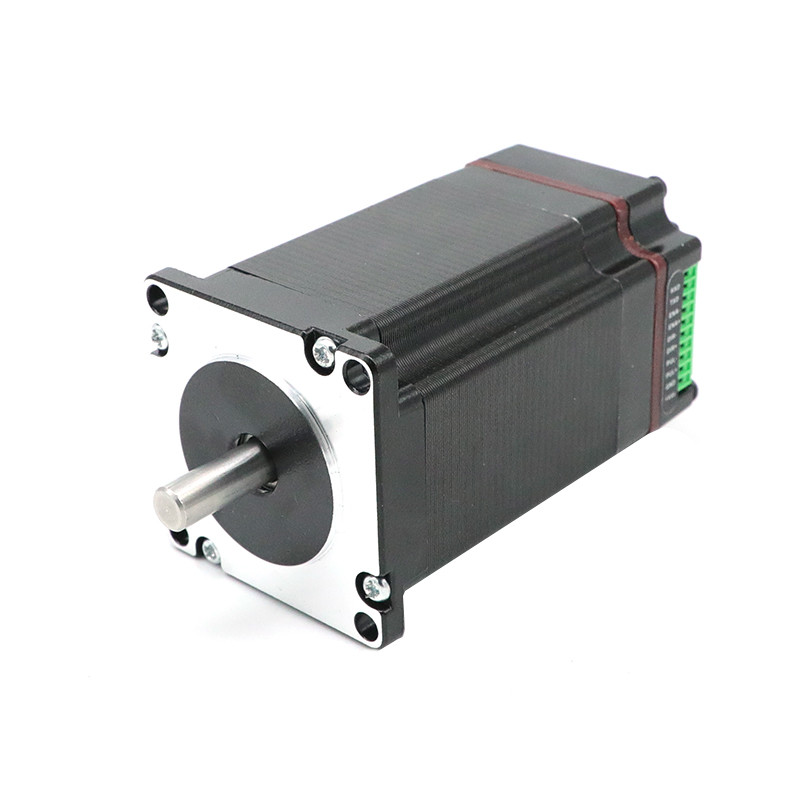

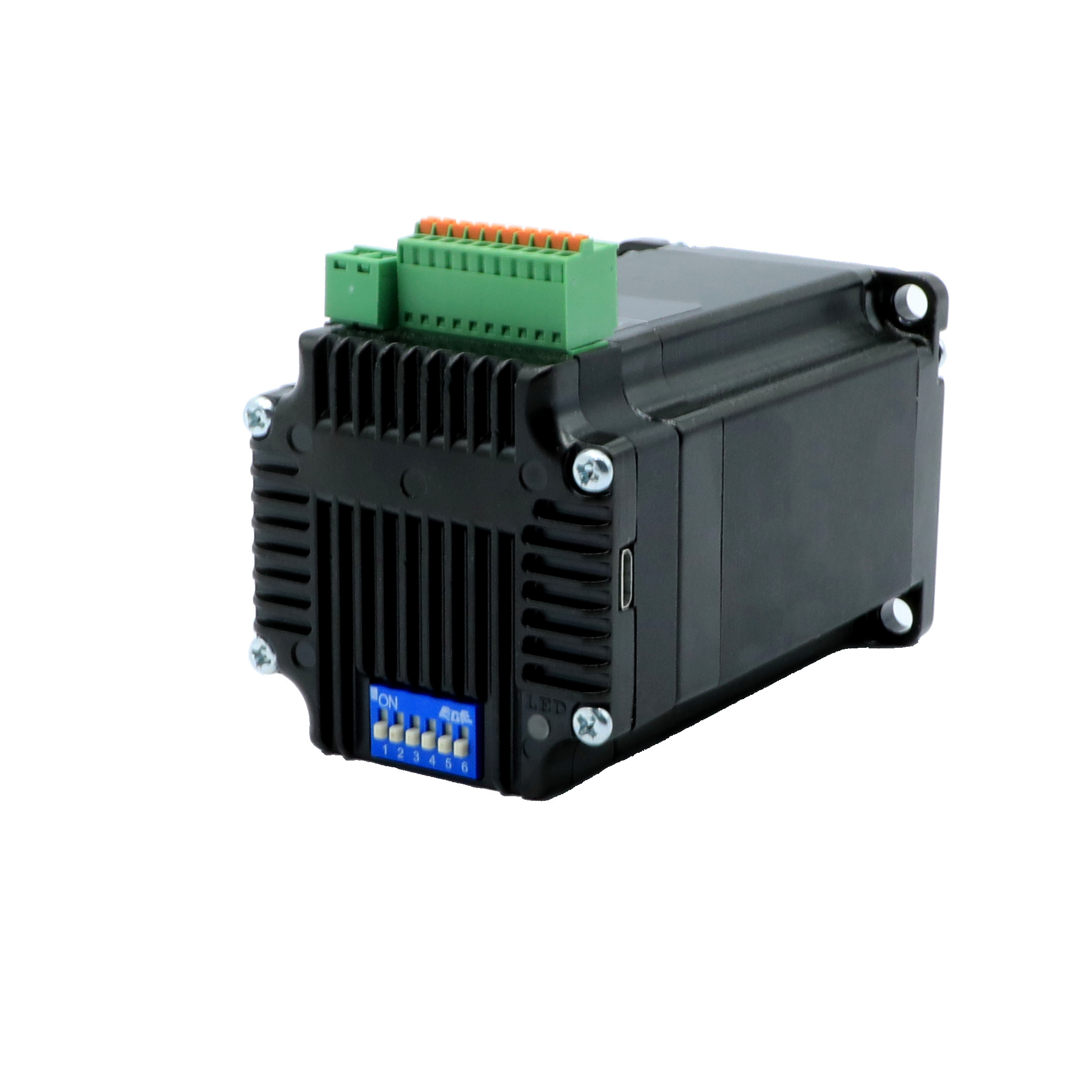

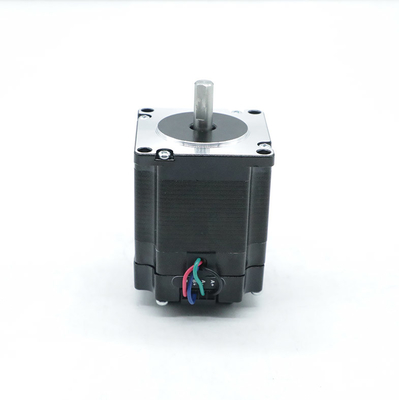

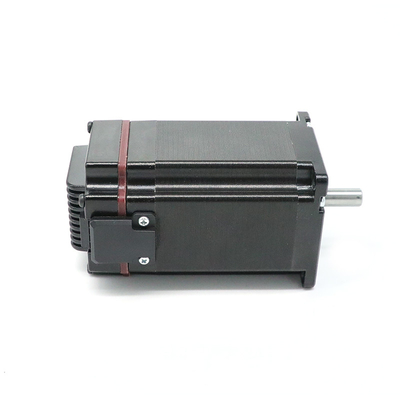

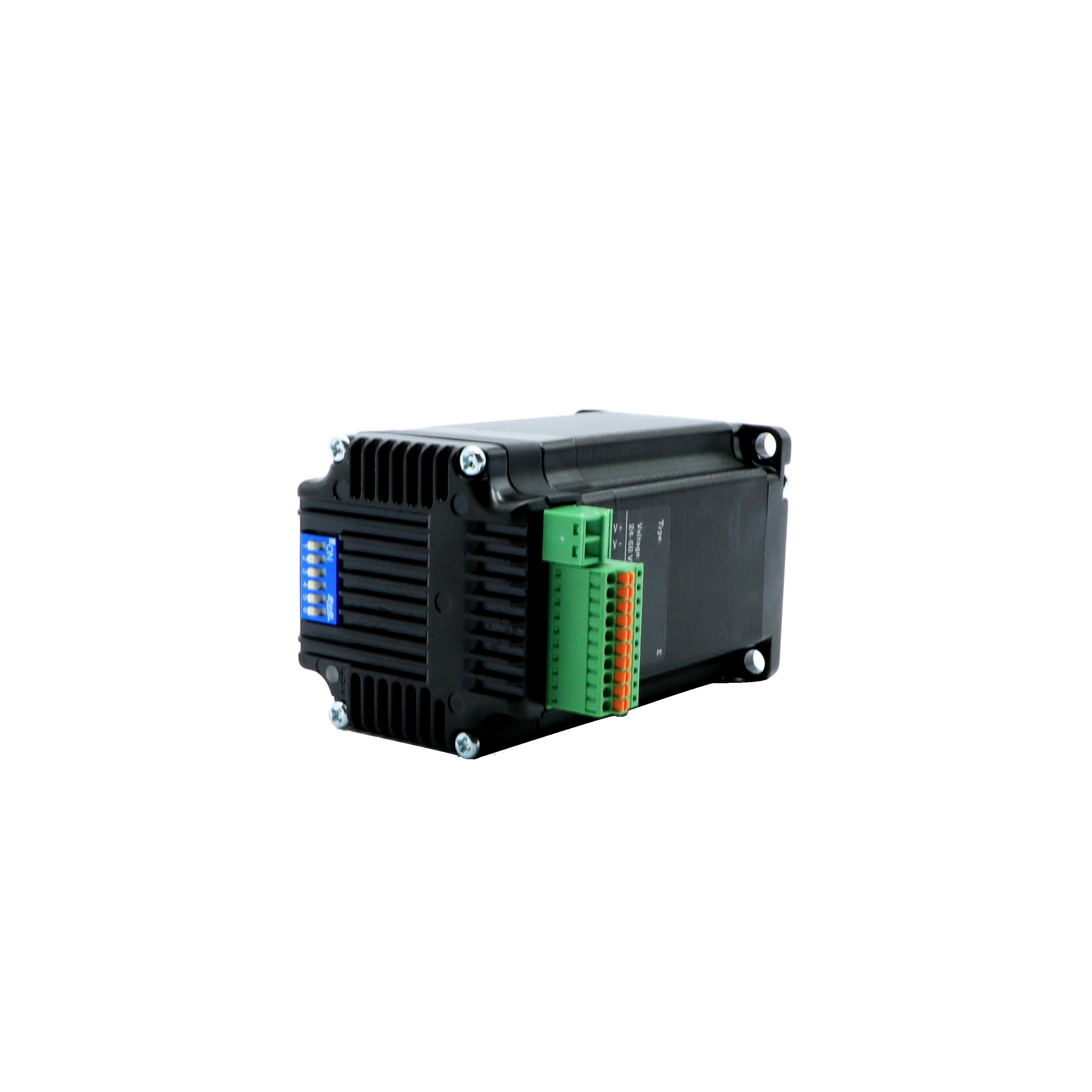

NEMA23 Pulse 3NM step encoder drive integrado 57mm para equipamento mecânico
| Place of Origin | China |
|---|---|
| Marca | HeTai |
| Certificação | CE ISO |
| Número do modelo | IG 57 |
| Minimum Order Quantity | 50 |
| Preço | USD |
| Packaging Details | Carton with Inner Foam Box, Pallet |
| Tempo de entrega | 20day |
| Payment Terms | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Corrente | 0.5A/phase | Ângulo do passo (°/Stap) | 1.8°/Step |
|---|---|---|---|
| Torque de retenção | 2.0 (Nm) | Resistência | 0.4Ω/fase |
| Indutividade | 10,7 mH/cm | Voltagem nominal | 2.0V |
| Totalmente fechado | 1000 linhas | Nível de protecção | B |
| Destacar | Acionamento de codificador de passo de pulso de 3 nm,Dispositivo de codificação de passo de 57 mm,Dispositivo de codificação de passo de equipamento mecânico |
||
Descrição de produto
Características do produto
O motor integrado da série IC57E é uma combinação perfeita de acionamento e motor passo.
Integra perfeitamente a tecnologia de motor passo a passo, codificador e acionamento, o que não só economiza espaço de instalação, mas também reduz a complexidade da fiação.
Simples, poupa custos de concepção e custos de produção e é a sua primeira escolha quando utiliza soluções de sistemas passo a passo.
Possui as excelentes características de integrar o controlo e o accionamento, podendo ser controlado por pulso externo e controlo programável incorporado.
Características do produto
※ Intervalo de tensão de trabalho:24 a 60 V
※ Corrente de saída da unidade:0.5 ~ 6.5A
※ Modo de controlo
Modo de posição: controlo da direcção do pulso, controlo duplo do pulso, controlo do comando do computador host.
Modo de velocidade: modo de controlo de velocidade de entrada/saída, controlo de comando do computador host.
※ Método de comunicação:TTL
※ Faixa de binário de saída:0.8 ~ 3.0 N.M.
※ Feedback do codificador de 1000 linhas
※ 3 entradas digitais, alto nível pode receber diretamente 3,3 ~ 24V nível DC, frequência máxima 300KHZ
1 conjunto de saída digital independente, saída OC do colector, tensão de resistência máxima de 30 V, corrente máxima de sumidouro ou de saída de 50 mA
※ O software Step-Config pode ser usado para monitoramento em tempo real, programação embutida, etc.
Caixa de funções do produto
Parâmetros do motor e selecção do produto
| Modelo | Voltagem ((VDC) | Corrente | Input | Produção | Método de comunicação | |||||
| IG57E12 | 24 ~ 60 | 4A | Padrão de fábrica 3 A estrada pode ser reta receber 3.3-24V |
Default de fábrica 1 estrada, resistência máxima à pressão 30V, entrada máxima Corrente do sumidouro ou da fonte 50 mA |
TTL | |||||
| IG57E20 | 5A | |||||||||
| Modelo | Duração | Comprimento do eixo | Diâmetro do eixo | Corrente de fase | Resistência de fase | Indutância de fase | Torque de retenção | Momento de inércia | Peso | |||||
| mm | mm | mm | A | Q | mH | N.m | g.cm2 | g | ||||||
| IG57E12 | 76 | 21 | 8 | 4 | 0.5 | 1.8 | 1.2 | 280 | 380 | |||||
| IG57E20 | 96 | 21 | 8 | 5 | 0.4 | 2 | 2 | 480 | 110 | |||||
Aplicações:
Os motores passo a passo são amplamente utilizados em vários campos, incluindo:
controlo de bombas de distribuição de medicamentos, instrumentos cirúrgicos de precisão e sistemas de posicionamento em aparelhos de imagem.
2.Instrumentos de precisão:Amplamente utilizado em equipamentos de laboratório, dispositivos ópticos e de medição 1. Dispositivos médicos:Eles são amplamente utilizados em dispositivos médicos para instrumentos precisos para alcançar controle de movimento preciso e posicionamento.
3.Eletrônicos de consumo:Os motores passo a passo são empregados em câmeras de foco automático, impressoras 3D, reguladores eletrônicos de precisão e pequenos robôs domésticos, entre outros produtos eletrônicos de consumo.
4.Automóveis e Aeroespacial:Eles são usados para controlar válvulas de motor em automóveis, sistemas de controle precisos em componentes aeroespaciais e servos em aeronaves e drones.
Estes são apenas alguns exemplos de aplicações de motores passo-a-passo. Sua alta precisão, confiabilidade e flexibilidade tornam-nos uma parte indispensável de muitas indústrias.Mais aplicações e funções aguardam exploração!
Personalização:
Quando se trata de personalizar produtos de motor, os clientes podem precisar atender a requisitos específicos de aplicação ou limitações de espaço.
Personalização de fio:
Os clientes podem exigir fios de comprimentos ou tipos específicos para se adequarem aos seus cenários de instalação particulares ou layouts elétricos.
Personalização de flange:
As flanges são componentes críticos que conectam motores a sistemas mecânicos externos.Disposições de buracos de parafusos, ou requisitos materiais especiais.
Personalização do eixo:
Os clientes podem precisar de eixos personalizados para se adaptarem a requisitos específicos de ligação ou para se encaixarem com outros componentes mecânicos.
Personalização do parafuso:
Os parafusos são componentes cruciais em alguns sistemas de motor, como motores passo a passo ou atuadores lineares.ou requisitos de resistência à corrosão.
Personalização do codificador:
Os codificadores são usados para medir a posição e a velocidade de rotação do motor.
Personalização do travão:
Os freios são usados para parar ou manter os motores em posições específicas.e outras funcionalidades de acordo com as necessidades do cliente.
Customização da caixa de velocidades:
As caixas de engrenagem são usadas para ajustar a velocidade e o binário dos motores.ou requisitos de ruído.
Outros requisitos de personalização:
Os clientes também podem exigir outras opções de personalização, como projetos especiais de habitação, classificações de proteção, rotulagem personalizada ou requisitos de embalagem.Estas opções de personalização podem ajudar os clientes a obter produtos de motor que satisfaçam as suas necessidades específicas de aplicação e garantam o seu desempenho e fiabilidade em ambientes particulares.
