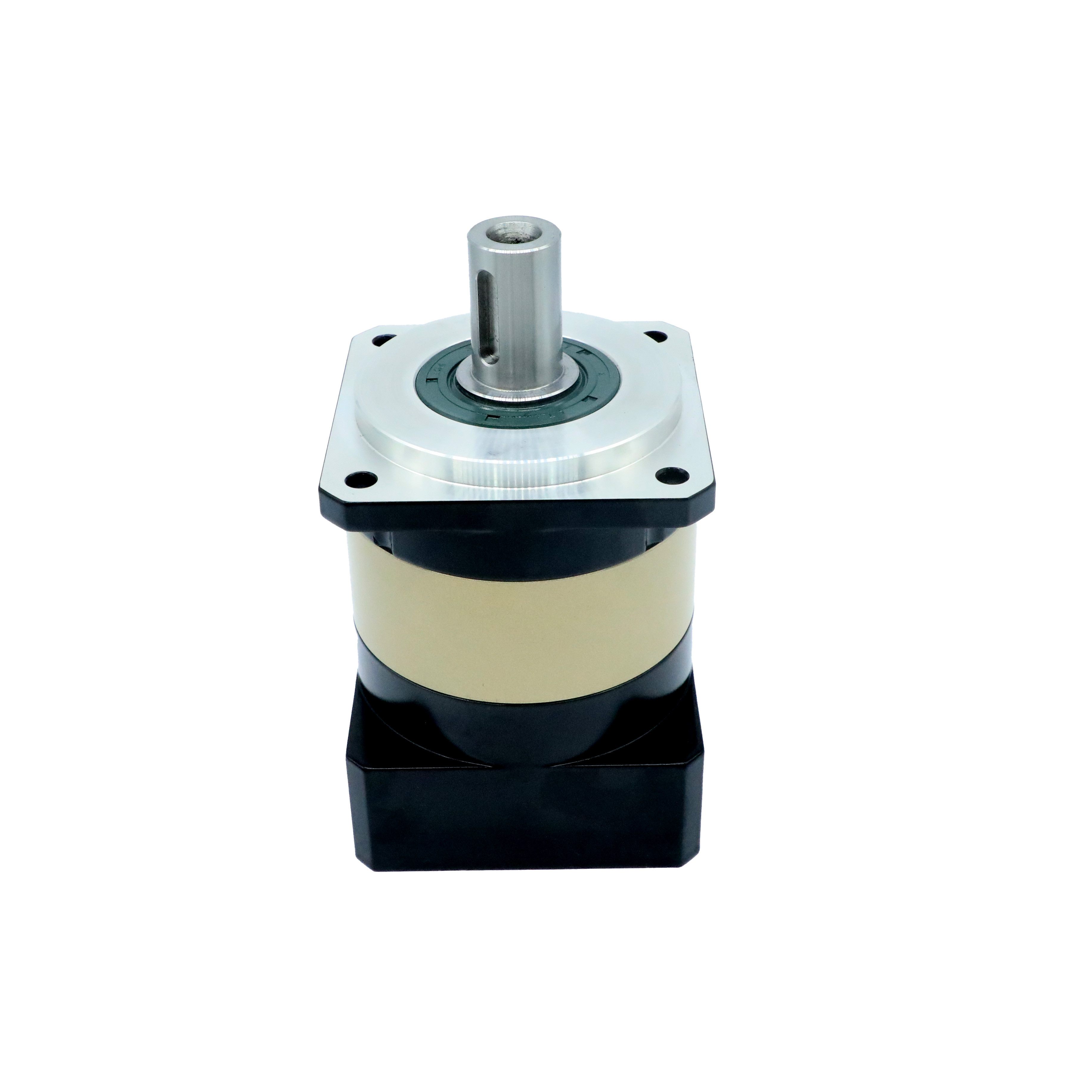

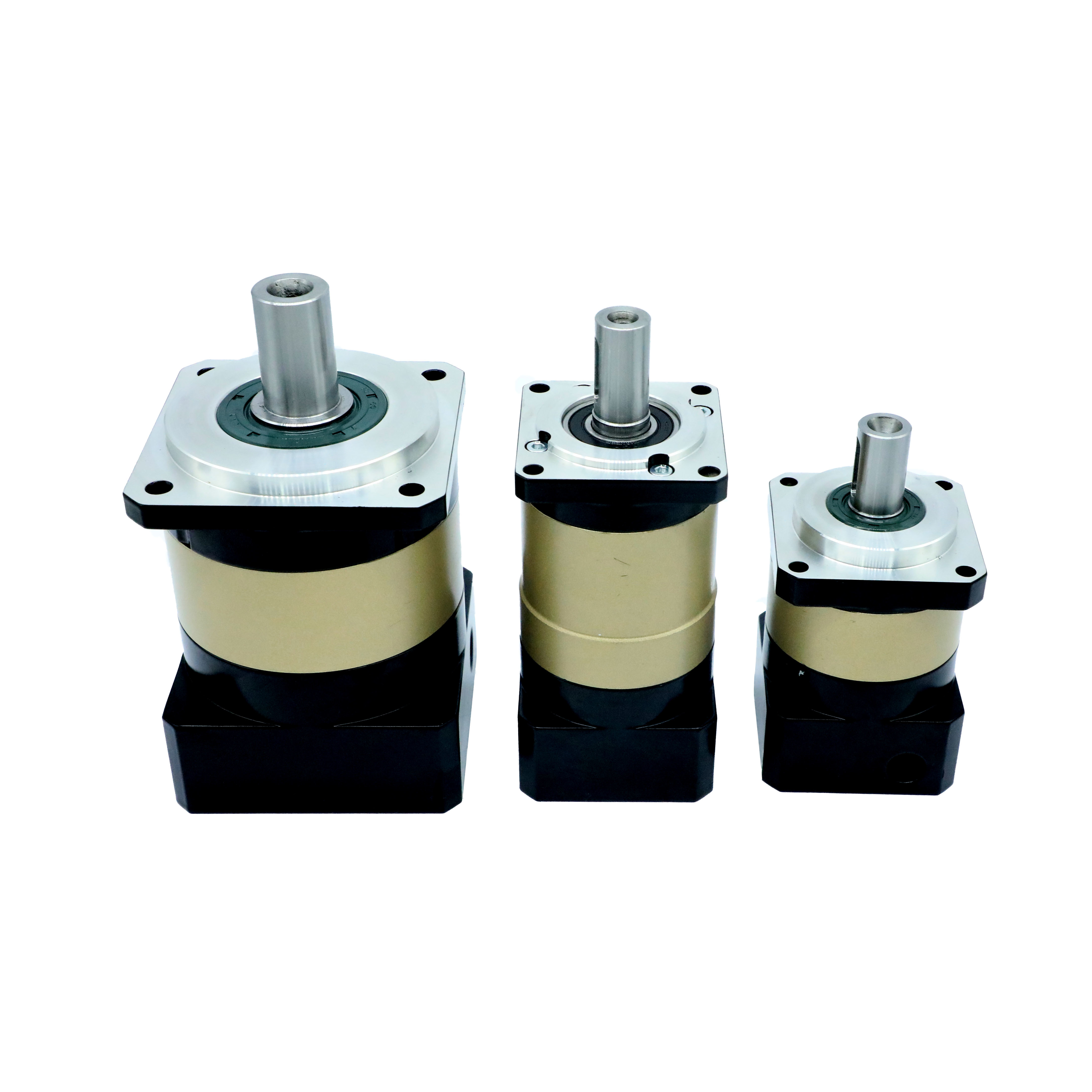

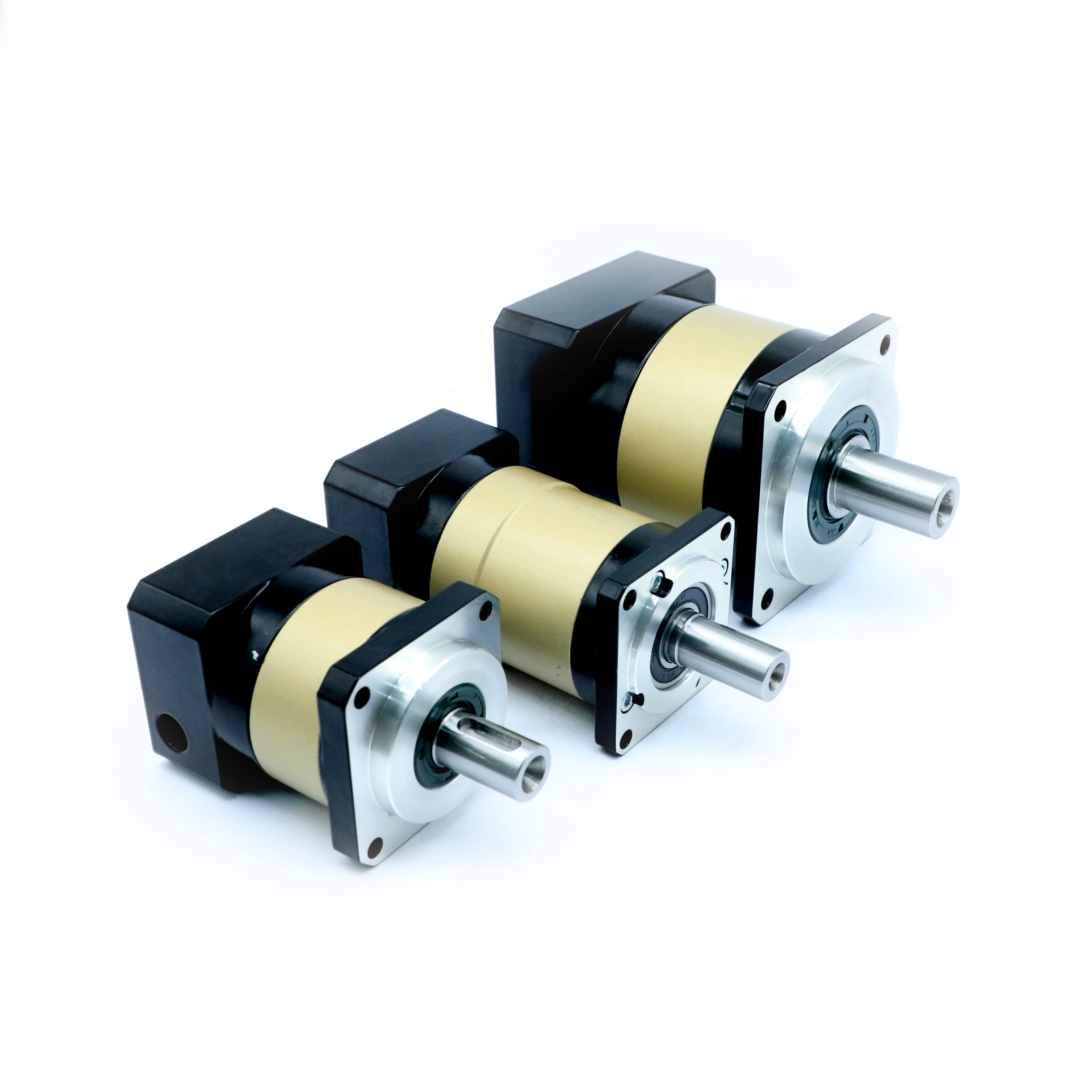

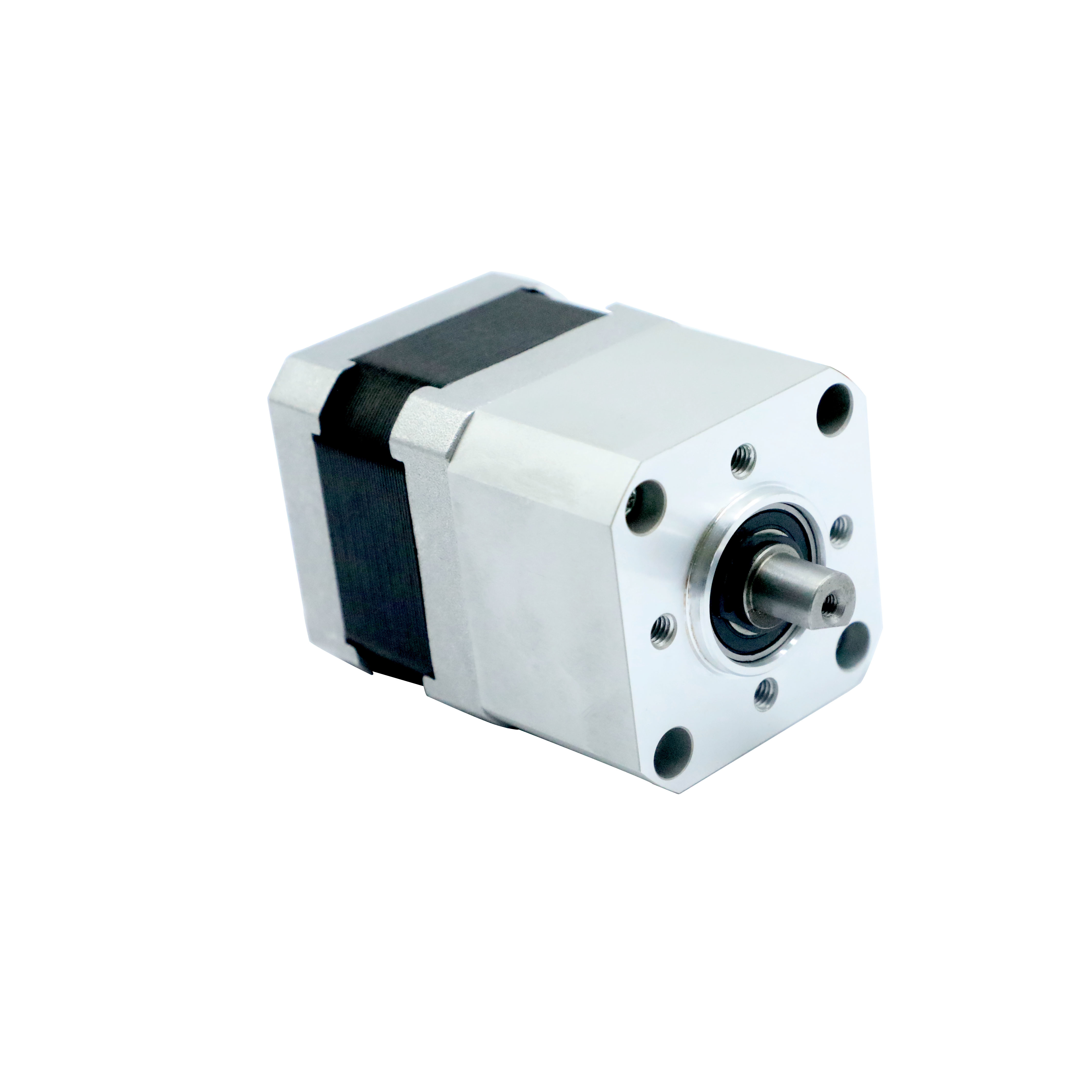

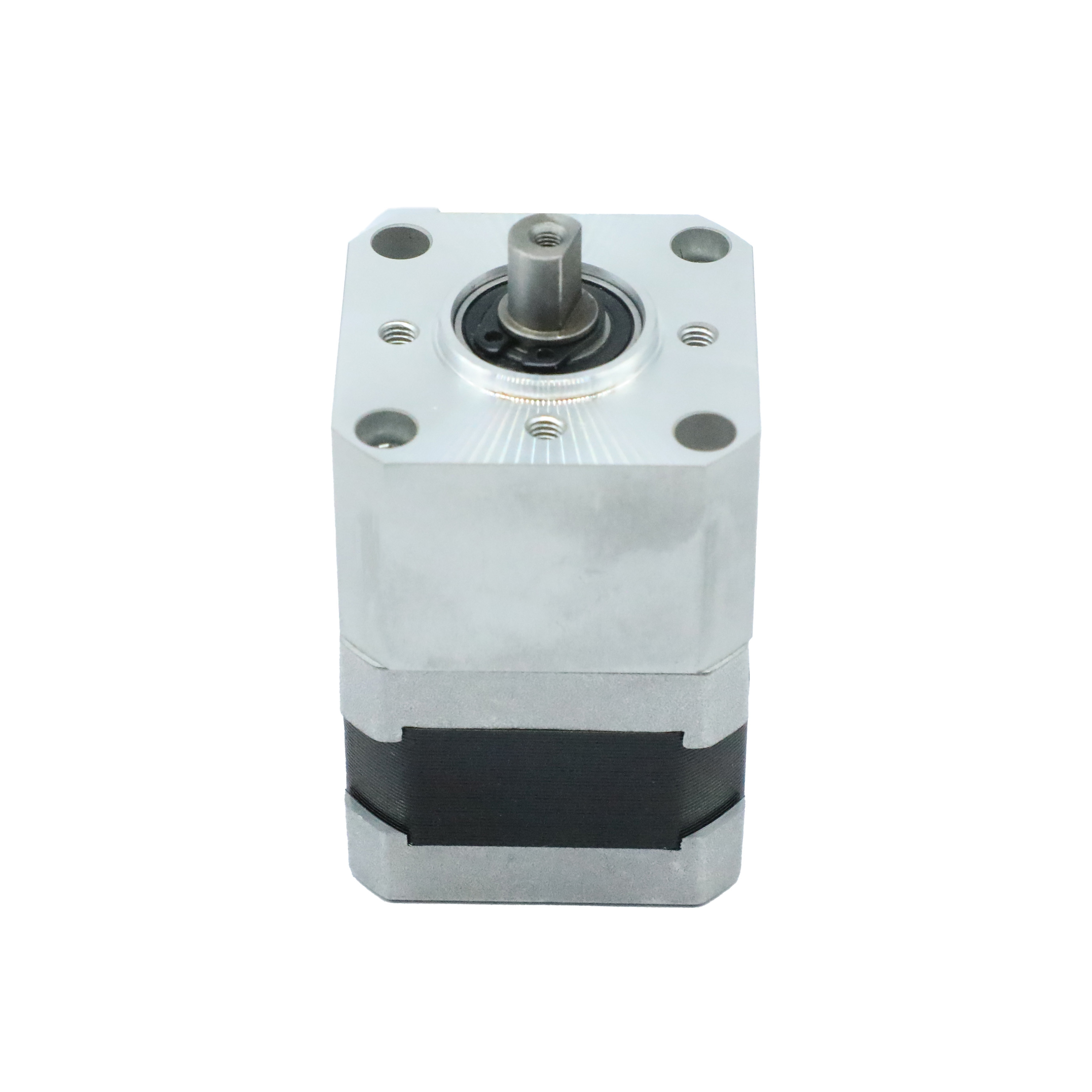

NEMA 17 TB42 Caixa de engrenagens de redução planetária eficiente com menos de 5 arcmin de reação

Descarregar a ficha de dados de:TB Caixas de velocidades de alta precisão.pdf

Descrição do produto:

A nossa caixa de engrenagens de redução planetária foi concebida para proporcionar a máxima eficiência e fiabilidade com baixo ruído e vibração.automóvelA caixa de velocidades é equipada com engrenagens de alta precisão e é capaz de proporcionar uma reação de menos de 5 minutos de arco.com um nível de vibração inferior a 5 mm/sA caixa de velocidades pode ser arrefecida por arrefecimento a ar ou a óleo, consoante a aplicação específica.

A nossa caixa de engrenagens de redução planetária é projetada para proporcionar alto desempenho e durabilidade.É feito de materiais de alta qualidade e passa por rigorosos testes de controlo de qualidade para garantir que funciona de forma fiável e consistenteA caixa de engrenagens é adequada para uma ampla gama de aplicações e é fácil de instalar e manter. É uma escolha ideal para aqueles que procuram uma caixa de engrenagens confiável e de alta precisão.



Características:

• Nome do produto:Caixa de engrenagens de redução planetária
• Eficiência:Até 97%
• Nível de ruído:Menos de 65 dB
• Temperatura:-10°C~+90°C
• Torque de saída:Até 588 N.m.
• Período de vida:15000(S1), 30000(S5)



Parâmetros técnicos:

Especificações
SPEC			Estágio		Relação	TB042		TB060		TB090		TB115		TB142
						TE050		TE070		TE090		TE120		TE150
Torque de saída nominal T2n(N-M)			1		3	18		42		117		187		351
					4	16		45		126		261		516
					5	16		48		141		311		588
					7(8) *	15		45		117		277		539
					10	12		36		114		242		505
			2		15	18		42		117		187		351
					20	16		45		126		261		516
					25	16		48		141		311		588
					30	18		42		117		187		351
					35	16		48		141		311		588
					40	16		45		126		261		516
					50	16		48		141		311		588
					70	15		45		117		277		539
					100	12		36		114		242		505
Torque de parada de emergência T2não (N-M)			1,2		3 ~ 100	3 vezesTorque de saída nominal
Velocidade de entrada n	RPM		1,2		3 ~ 100	3,000		3,000		3,000		2,000		2,000
Max.Velocidade de entrada n	RPM		1,2		3 ~ 100	5,000		5,000		5,000		4,000		3,000
Duração de vida **	RH		1,2		3 ~ 100	15000(S1),30000(S5)
Temperatura de funcionamento	°C		1,2		3 ~ 100	-10°C~+90°C
Proteção			1,2		3 ~ 100	IP65
Lubrificação			1,2		3 ~ 100	Gordura sintética
Posição de montagem			1,2		3 ~ 100	Qualquer direcção
Ruído de execução	dB ((2)		1,2		3 ~ 100	¢60		¢60		¢63		¢63		₹ 65
Eficácia	%		1		3 ~ 10	¥97%
			2		15 ~ 100	¥95%



Desenho mecânico:







Aplicações:

A caixa de engrenagens de redução planetária TB42 da Hetai é uma caixa de engrenagens de alta precisão e durabilidade projetada para atender às demandas de uma ampla variedade de aplicações.O TB42 tem uma construção de material de aço forte e é adequado para velocidades de entrada de 3000-5000rpmDispõe de um impacto de menos de 5 minutos de arco que permite um controlo e um movimento precisos.O TB42 está disponível em uma faixa de proporções de 3 a 100 e pode ser resfriado usando resfriamento a ar ou a óleoÉ certificado com CE e ISO e uma quantidade mínima de encomenda de 50. O TB42 é uma escolha ideal para várias aplicações, incluindo automação industrial, robótica, tecnologia médica,Aeronáutica, e mais.



Personalização:

Caixa de engrenagens de redução planetária
Marca:Hetai
Número do modelo:TB42
Local de origem:Changzhou
Certificação:CE ISO
Quantidade mínima de encomenda:50
Relação:3-100
Velocidade de entrada:3000 a 5000 rpm
Torque de saída:Até 588 N.m.
Método de arrefecimento:Refrigeração por ar, refrigeração por óleo
Materiais:Aço
Destaques:Nossa caixa de engrenagens de redução planetária é uma solução confiável e poderosa para aplicações industriais.É feito de aço e está disponível com métodos de arrefecimento a ar e óleoÉ certificado CE e ISO e tem uma quantidade mínima de encomenda de 50.

Apoio e Serviços:

1. Suporte técnico online 24 horas por dia

2- Aconselhamento especializado sobre a selecção e aplicação do produto

3. Solução de problemas e manutenção no local

4Serviços de reparação e revisão

5- Formação técnica e educação

6. Design e desenvolvimento personalizados OEM



Personalização:

Quais componentes do motor podem ser personalizados?

As peças personalizadas adicionais incluem: eixos personalizados, eixos padrão, eixos de chave, eixos de corte em D, eixos roscados, etc.



1 eixos personalizados

2 Flancas sob medida, incluindo a forma e os furos de montagem das flanges

3 Desempenho personalizado

4 Classificação IP personalizada

5 Classe de isolamento personalizada

6 Cabos personalizados

7 Conectores personalizados

8 Codificadores personalizados

9 Acionamentos e travões integrados personalizados
