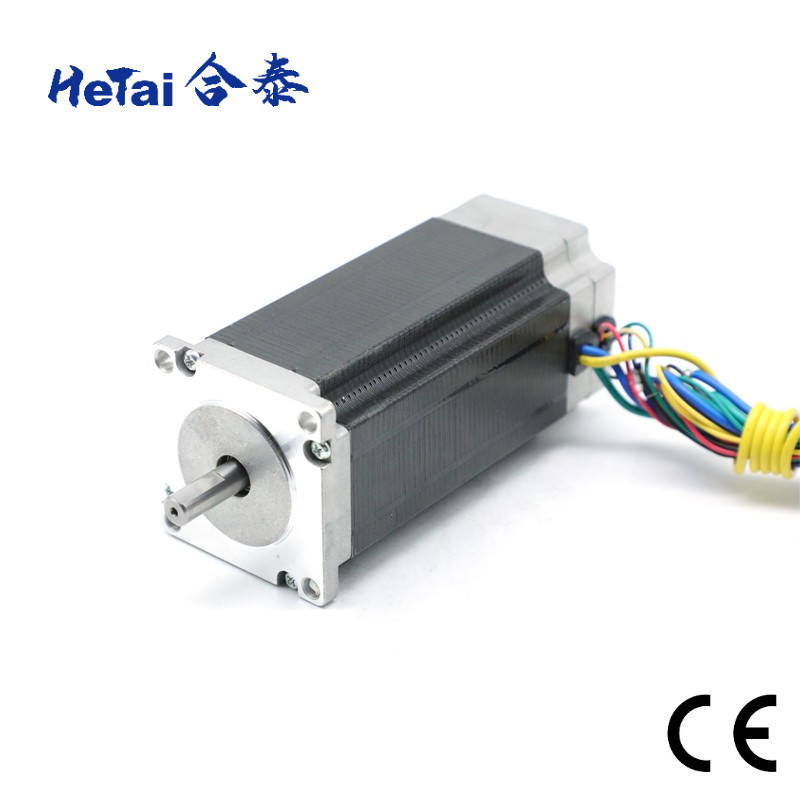

Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V

  • Nema 23 Brushless Dc Motor 57mm 36 V Stable Performance 57BLF
  • Nema 23 Brushless Dc Motor 57mm 36 V Stable Performance 57BLF
  • Nema 23 Brushless Dc Motor 57mm 36 V Stable Performance 57BLF
  • Nema 23 Brushless Dc Motor 57mm 36 V Stable Performance 57BLF
  • Nema 23 Brushless Dc Motor 57mm 36 V Stable Performance 57BLF
Lugar de origem China
Marca HeTai
Certificação CE ROHS ISO
Número do modelo 57BLF04A-001
Quantidade de ordem mínima 50
Preço USD
Detalhes da embalagem Caixa com a caixa interna da espuma, pálete
Tempo de entrega 25 dias
Termos de pagamento L/C, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 10000 PCes/mês

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome do produto Motor sem escova da C.C. Tipo de enrolamento Estrela
Ângulo de efeito hall Ângulo 120° elétrico Tensão nominal 36 VDC
Torça C0.136 N.m/Aonstant 0,09 N.m/A Classe da isolação B
velocidade da Nenhum-carga 3800 RPM corrente da Nenhum-carga 1 ampère
Velocidade avaliado 3000± 200 RPM Torque avaliado 0,8 N.m
Constante traseira do Emf 9,47 V/KRPM Max Radial Force 75 N (10mm da flange dianteira)
Max Axial Force 15 N Nível do IP IP40
Realçar

Motor sem escova 57mm da C.C. Nema23

,

motor sem escova da C.C. 36V

,

Motor sem escova da 3800 RPM Bldc
Deixe um recado
Descrição de produto

Nema sem escova 23 do motor da C.C. 57mm venda por atacado 57BLF do desempenho do estábulo de 36 V



Um motor elétrico sem escova da C.C. (BLDC) é um acionado por motor elétrico por uma fonte de corrente contínua da tensão e comutou eletronicamente em vez pelas escovas gosta nos motores convencionais da C.C. Os motores de BLDC são mais populares do que os motores convencionais da C.C. hoje em dia, mas o desenvolvimento dos estes tipo de motores foi somente possível desde os anos 60 em que a eletrônica do semicondutor foi desenvolvida.



Ambos os tipos de motores consistem em um estator com ímãs permanentes ou as bobinas eletromagnéticas na parte externa e em um rotor com enrolamentos de bobina que podem ser postos pela corrente contínua no interior. Quando o motor é posto pela corrente contínua, um campo magnético estará criado dentro do estator, atraindo ou repelindo os ímãs no rotor. Isto faz com que o rotor comece girar.



Especificação elétrica



ROTAÇÃO: O CCW VÊ DA EXTREMIDADE DA LIGAÇÃO



Modelo da fabricação Unidade 57BLF04A-001
Tensão nominal VDC 36
Resistência OHMS 0,4
Velocidade avaliado RPM 3000±200
Torque avaliado N.m 0,8
velocidade da Nenhum-carga RPM 3800
corrente da Nenhum-carga Ampères 1
Constante do torque N.m/A 0,09
Constante traseira do EMF V/kRPM 9,47
Classe da isolação   B


Diagrama de fiação



TABELA ELÉTRICA DA CONEXÃO
+5 V VERMELHO CALIBRE DE DIÂMETRO DE FIOS 26 DO UL 1007
SALÃO A AMARELO
SALÃO B VERDE
SALÃO C AZUL
Terra PRETO

FASE A

 AMARELO UL 1050 20 AGW
FASE B VERDE
FASE C AZUL



Dimensão mecânica

Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 0

Gama de produtos




Nome do produto Diâmetro externo Escala da tensãoEscala de poder Escala de poder Torque avaliado
Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 1 Separe o motor 40 mm-130 milímetro 24V, 36V, 48V, 310V 100 W-3000 W 0,12 N.m-20 N.m
  Nome do produto Diâmetro externo Torque avaliado da tolerância Torque momentâneo da tolerância Eficiência
Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 2 Motor planetário de Gearbox&Gearbox 22 mm-63 milímetro 0,1 N.m-20 N.m 0,3 N.m-60 N.m 65%, 72%, 81%
  Nome do produto Diâmetro externo Escala de velocidade Escala de poder Torque avaliado
Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 3 Motor sem escova da C.C. 28 mm-110 milímetro 300 Rpm-10000 RPM 8 W-2000 w 0,02 N.m-6.5 N.m
  Nome do produto Diâmetro externo Ângulo da etapa Guardando o torque Escala da indutância
Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 4 Motor de piso 28 mm-110 milímetro 0,9, 1,2, 1,8 1 Kg.cm - 33 Kg.cm 1 mh-42 mh





Inspeção final do motor sem escova



Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 5



Meça o comprimento do motor              Meça o comprimento do eixo                   Meça o círculo de Ouler



Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 6



Meça o furo do parafuso                Meça o comprimento do fio                Meça o comprimento do PVC

Distância



Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 7



Teste a resistência                                            Escuta                                           Teste a velocidade



Certificado



Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 8 Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 9 Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 10

Relatório do motor deslizante ROHS

Data: 9 de junho de 2021

Relatório do motor ROHS de BLDC

Data: 9 de junho de 2021

 Cetificate do CE
Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 11 Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 12
IATF 16949: 2016
Válido até: 2 de junho de 2024
ISO 9001: 2015
Válido até: 2 de junho de 2024



Por que nos escolha

Nós oferecemo-lo:

Apoio da engenharia

Nossa equipe profissional pode ajudá-lo a encontrar o motor direito e apropriado para você. Nossos coordenadores têm a experiência rica de produtos do controle de movimento em várias indústrias, como: robôs, maquinaria de embalagem, maquinaria de matéria têxtil, instrumentos médicos, maquinaria de impressão, equipamento inteligente da logística e assim por diante.

Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 13 Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 14 Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 15
Achado Personalize Aperfeiçoe
Nossa equipe pode ajudá-lo a encontrar a maioria de motor apropriado para a aplicação da seleção vasta do ur do dos motores Nós podemos projetar e personalizar o desempenho e o exterior para seu uso ou conjunto pecific Para projetos do OEM, nós temos sobre 15 anos experimentar o od que resolve problemas diferentes na vária aplicação. Nós melhoramos nosso produto junto com nosso cliente.

Apoio de fabricação

Apesar do volume da ordem, nós proporcionaremos o mesmo serviço. Nossa equipe de planejamento pode fornecê-lo os protótipos rápidos e exatos baseados em suas disposições alfandegárias.

Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 16 Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 17 Motor sem escova 57mm da C.C. do Nema 23 desempenho estável 57BLF de 36 V 18
Protótipos Grupo padrão Grupo do volume alto
1-10pcs 500-5000pcs sobre 5000pcs

Produção em grande escala

Nossa fábrica foi fundada em 1999 e a área da oficina está sobre 15,000㎡. Nós temos próprios linha de fabricação e centro fazendo à máquina do CNC, incluindo a marca universal de marca do moedor do CNC da precisão (Suécia), do CNC (Alemanha), o torno de DMG e moendo, torno de DMG, instrumento de medição de Mahr, máquina de moedura cilíndrica da precisão chinesa, máquina do torno do CNC, máquina de enrolamento automática da multi-cabeça, linha de montagem automática e assim por diante
