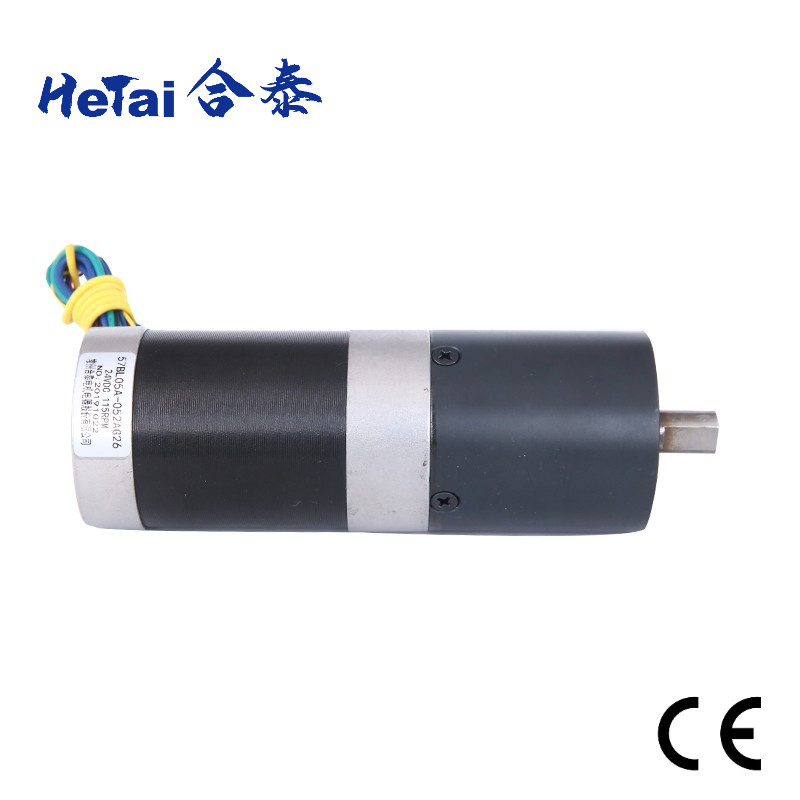

Motor alinhado sem escova 24 V do Nema 23 de baixo nível de ruído customizável

  • Low Noise Nema 23 Brushless Geared Motor 24 V Customizable
  • Low Noise Nema 23 Brushless Geared Motor 24 V Customizable
  • Low Noise Nema 23 Brushless Geared Motor 24 V Customizable
Lugar de origem China
Marca Hetai
Certificação CE ROHS ISO
Número do modelo 57BL05A-052AG26
Quantidade de ordem mínima 50
Preço USD
Detalhes da embalagem Caixa com a caixa interna da espuma, pálete
Tempo de entrega 28-31
Termos de pagamento L/C, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 5000pcs/month

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome do produto Motor sem escova da caixa de engrenagens Tensão nominal 24 V
Velocidade avaliado 115± 10% RPM Torque avaliado 6,1 N.m
velocidade da Nenhum-carga 4500±10% RPM Resistência 0,35 OHMS
Nenhuma - corrente da carga 1 ampère Resistência de isolação C.C. de 100MΩ Min.500VC
Tipo de enrolamento Estrela Força dielétrica C.A. 500V 1 minuto
Certificação CE ROHS ISO Classe da isolação B
Realçar

Motor alinhado sem escova do Nema 23

,

Motor alinhado sem escova 24V

,

Motor alinhado sem escova de baixo nível de ruído
Deixe um recado
Descrição de produto

Nema de baixo nível de ruído 23 24 motores sem escova customizáveis de V 57BL05A-052AG26 Geard



Nossa equipe dos coordenadores tem décadas da experiência no projeto e a fabricação deslizante, sem escova, e o sem-fim, alinham. Isto assegura o projeto o melhor do motor da engrenagem para muitos aplicação do motor da engrenagem.



um motor sem escova do motor da caixa de engrenagens é considerado ser um motor do elevado desempenho que seja capaz de fornecer grandes quantidades de torque sobre um RPM vasto da escala de velocidade (500 – 15.000). Pelo pedido do cliente, estes motores podem ser sem fôlego combinar uma exigência específica da tensão, da corrente e da velocidade. Outras opções incluem a expedição de cabogramas, os conectores e configurações numerosas do eixo. Isto cria um compacto, o gearmotor que faz uma grande escolha para as aplicações onde o torque e o espaço altos são importantes.



Especificação elétrica:



    Modelo
Peça do motor   57BL05A-052AG26
Resistência OHMS 0,35
Tensão nominal VDC 24
velocidade da Nenhum-carga RPM 4500±10%
corrente da Nenhum-carga Apms 1
Velocidade avaliado RPM 3000± 200
Torque avaliado N.m 0,33
Constante do torque N.m/A 0,062
Constante traseira do EMF V/kRPM 6,5
ESPECIFICAÇÕES DO MOTOR COM ENGRENAGEM PLANETÁRIA
Torque avaliado N.m 6,1
Velocidade avaliado RPM 115± 10%
Relação   26:1



os *Products podem ser personalizados pelo pedido especial.



Diagrama de fiação



FUNÇÃO COR
+5V VERMELHO







UL1007 26AWG




SALÃO A AMARELO
SALÃO B VERDE
SALÃO C AZUL
Terra PRETO
FASE A AMARELO





UL1015 20AWG


FASE B VERDE
FASE C AZUL



Dimensão mecânica



Motor alinhado sem escova 24 V do Nema 23 de baixo nível de ruído customizável 0

Caixa de engrenagens planetária 56mm



Abrigando o material Carregamento na saída Carga radial (10mm da flange) N Carga axial do eixo (N) Força do imprensa-ajuste do eixo máxima (N) Jogo radial do eixo (milímetros) Jogo empurrado do eixo (milímetros) Folga na nenhum-carga (°)
Metalurgia de pó Rolamentos de esferas ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5





Número de trens da caixa de engrenagens

 1 2
Relação de redução



1/6



 1/15,1/18,1/26,1/47,1/66
Comprimento (milímetros)



41,3



 59,6
Peso (g)



491,0



 700,0


Dimensão mecânica



Motor alinhado sem escova 24 V do Nema 23 de baixo nível de ruído customizável 1



A outra relação da caixa de engrenagens



O MOTOR SEM ESCOVA DO NEMA 23 PODE COMBINAR DEPOIS DA CAIXA DE ENGRENAGENS



Caixa de engrenagens planetária 36mm
Relação de redução Carga permissível momentânea (nanômetro) Comprimento (milímetros) Número de trens de engrenagem
1/4 1,0 24,8 1
1/5
1/16 3,5 32,4 2
1/20
1/25
1/53 7,5 41,9 3
1/62
1/76
1/94
1/117



Caixa de engrenagens planetária 42mm
Relação de redução Carga permissível momentânea (nanômetro) Comprimento (milímetros) Número de trens de engrenagem
1/4 3,0 32,5 1
1/6
1/15 12 46,3 2
1/18
1/25
1/36
1/54 25 60,1 3
1/65
1/90
1/112
1/155
1/216 30 60,1 3



Número de trens de engrenagem



Movimentação preliminar Motor alinhado sem escova 24 V do Nema 23 de baixo nível de ruído customizável 2 Motor alinhado sem escova 24 V do Nema 23 de baixo nível de ruído customizável 3
Movimentação secundária Motor alinhado sem escova 24 V do Nema 23 de baixo nível de ruído customizável 4 Motor alinhado sem escova 24 V do Nema 23 de baixo nível de ruído customizável 5
transmissão da Três-fase Motor alinhado sem escova 24 V do Nema 23 de baixo nível de ruído customizável 6 Motor alinhado sem escova 24 V do Nema 23 de baixo nível de ruído customizável 7





Certificado

Motor 24V 9 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C. Motor 24V 10 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C. Motor 24V 11 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C.

Relatório do motor deslizante ROHS

Data: 9 de junho de 2021

Relatório do motor ROHS de BLDC

Data: 9 de junho de 2021

 Cetificate do CE
Motor 24V 12 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C. Motor 24V 13 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C.
IATF 16949: 2016
Válido até: 2 de junho de 2024
ISO 9001: 2015
Válido até: 2 de junho de 2024

Inspeção final do motor sem escova

Motor alinhado sem escova 24 V do Nema 23 de baixo nível de ruído customizável 13
Meça o comprimento do motor Meça o comprimento do eixo Meça o círculo de Ouler
Motor alinhado sem escova 24 V do Nema 23 de baixo nível de ruído customizável 14
Meça a distância do furo do parafuso Meça o comprimento do fio Meça o comprimento do PVC
Motor alinhado sem escova 24 V do Nema 23 de baixo nível de ruído customizável 15
Teste a resistência Escuta Teste a velocidade

Package&Delivery

Motor alinhado sem escova 24 V do Nema 23 de baixo nível de ruído customizável 16

Motor alinhado sem escova 24 V do Nema 23 de baixo nível de ruído customizável 17



FAQ



1.Are você fábrica?

Sim, nós somos fábrica. Nossa marca Hetai é um micro fabricante conhecido do motor por mais de 20 anos dentro
China. Produto principal que inclui o motor deslizante híbrido, o motor sem escova da C.C., o servo motor e a caixa de engrenagens planetária.

2. Você tem a outra informações de contato?
Sim, envie-nos e-mail por favor: info@ht-motor.com 3. Como podemos nós obter seu catálogo?
Visite por favor abaixo do Web site para transferi-lo: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

amostra do teste de 3.Can I?
Sim, as amostras e o frete são carregados.

4.Can mim para obter o produto personalizado?
Certos, todos os produtos podem ser personalizados baseados no pedido especial.

5.How você envia os bens?
Nós enviamos normalmente bens por expresso (DHL/UPS/FEDEX/TNT), pelo mar e pelo ar, igualmente aceitamos o remetente de frete.

6. Que são os termos do pagamento?
T/T (transferência bancária), Paypal (0,5% cargas paypal), ordem da segurança de ALIBABA aceitam

7. É isto seu preço final? Poderia eu ter o desconto?
Nosso preço é o preço de fábrica. Se você tem a grande quantidade, nós podemos negociar sobre o desconto.

8.What é a garantia para seus produtos?
Nossa garantia realiza-se por um ano. Se algum problema da qualidade ocorreu em nosso lado durante este período, nós tomaremos nos custos de envio e na substituição. dano da nota causado pelo uso impróprio do produto não é coberto por favor pela garantia.
