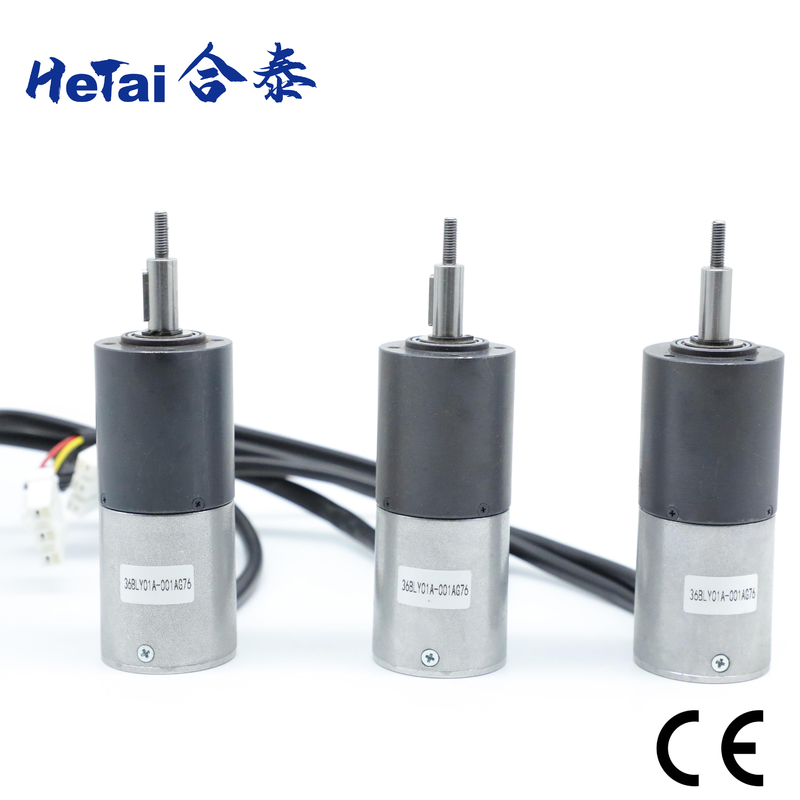

Nema14 motor alinhado sem escova 36BLY01A-AG76 24 V 2,4 ohms 36mm

  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
Lugar de origem CHINA
Marca Hetai
Certificação CE ROHS ISO
Número do modelo 36BLY01A-AG76
Quantidade de ordem mínima 50
Preço USD
Detalhes da embalagem Caixa com a caixa interna da espuma, pálete
Tempo de entrega 28-31
Termos de pagamento L/C, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 5000pcs/month

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome do produto Motor sem escova da caixa de engrenagens Tensão 24 V
Velocidade avaliado 94 RPM Torque avaliado 1,5NM
relação de redução 1/76 Resistência 2,4 OHMS
velocidade da Nenhum-carga 8900 RPM Temperatura ambiental -20℃~+50℃
Resistência de isolação C.C. de 100MΩ Min.500VC Tipo de enrolamento Estrela
Potência de saída 15W Certificação CE ROHS ISO
Realçar

Motor Nema14 alinhado sem escova

,

2

,

4 ohms de motor alinhado sem escova
Deixe um recado
Descrição de produto

Preço de fábrica sem escova 36BLY01A-AG76 do motor de Geard Nema14 24 V 2,4 ohms



O automóvel de Changzhou Hetai é um fabricante experiente do motor. Por mais de 20 anos, Hetai foi cometido a fornecer clientes as estratégias elétricas profissionais do projeto e da automatização da integração.



Com torque e velocidade excepcionais, os tamanhos de uma eficiência mais alta e de um pacote seridos para encontrar suas necessidades, os motores sem escova da C.C. cumprem mesmo as exigências as mais estritas. Um motor sem escova da C.C. oferece o controle excelente da velocidade e de posição, a longa vida, e a densidade alta do torque. Esta família dos motores pequenos da C.C. ajuda-o a endereçar uma vasta gama de exigências específicas para o torque e a velocidade ao fornecer perdas diminuídas do ferro, a eficiência melhorada e uma operação mais fresca.

Especificação elétrica:



    Modelo
Peça do motor   36BLY01A-AG76
Resistência OHMS 2,4
Tensão nominal VDC 24
velocidade da Nenhum-carga RPM 8900
corrente da Nenhum-carga Apms 0,5
Velocidade avaliado RPM 7100± 200
Torque avaliado N.m 0,03
Constante do torque N.m/A 0,015
Constante traseira do EMF V/kRPM 1,6
ESPECIFICAÇÕES DO MOTOR COM ENGRENAGEM PLANETÁRIA
Torque avaliado N.m 1,5
Velocidade avaliado RPM 94
Relação   76:1



os *Products podem ser personalizados pelo pedido especial.



Diagrama de fiação



FUNÇÃO COR
+5V VERMELHO







UL3226 26AWG




SALÃO A AZUL
SALÃO B VERDE
SALÃO C BRANCO
Terra PRETO
FASE A VERMELHO





UL1330 22AWG


FASE B AMARELO
FASE C PRETO



Dimensão mecânica



Nema14 motor alinhado sem escova 36BLY01A-AG76 24 V 2,4 ohms 36mm 0

Caixa de engrenagens planetária 36mm



Abrigando o material Carregamento na saída Carga radial (10mm da flange) N Carga axial do eixo (N) Força do imprensa-ajuste do eixo máxima (N) Jogo radial do eixo (milímetros) Jogo empurrado do eixo (milímetros) Folga na nenhum-carga (°)
Metalurgia de pó Rolamentos de luva ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Caixa de engrenagens planetária 36mm
Relação de redução Carga permissível momentânea (nanômetro) Comprimento (milímetros) Número de trens de engrenagem
1/4 1,0 24,8 1
1/5
1/16 3,5 32,4 2
1/20
1/25
1/53 7,5 41,9 3
1/62
1/76
1/94
1/117



Dimensão mecânica



Nema14 motor alinhado sem escova 36BLY01A-AG76 24 V 2,4 ohms 36mm 1

Certificado

Motor 24V 9 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C. Motor 24V 10 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C. Motor 24V 11 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C.

Relatório do motor deslizante ROHS

Data: 9 de junho de 2021

Relatório do motor ROHS de BLDC

Data: 9 de junho de 2021

 Cetificate do CE
Motor 24V 12 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C. Motor 24V 13 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C.
IATF 16949: 2016
Válido até: 2 de junho de 2024
ISO 9001: 2015
Válido até: 2 de junho de 2024

EQUIPAMENTO DA FABRICAÇÃO



Nema14 motor alinhado sem escova 36BLY01A-AG76 24 V 2,4 ohms 36mm 7



CENTRO DO CNC                                     MOEDURA DO ROTOR                            SOLDADOR DO PONTO DE LASER

CÍRCULO DA SAÍDA



Nema14 motor alinhado sem escova 36BLY01A-AG76 24 V 2,4 ohms 36mm 8



MULTI-HEAD AUTOMÁTICO             MULTI-HEAD AUTOMÁTICO                MÁQUINA DE ENROLAMENTO

MÁQUINA DE ENROLAMENTO                         MÁQUINA DE ENROLAMENTO



Nema14 motor alinhado sem escova 36BLY01A-AG76 24 V 2,4 ohms 36mm 9



            AUTOMÁTICO                                       CADEIA DE FABRICAÇÃO                               CADEIA DE FABRICAÇÃO

CADEIA DE FABRICAÇÃO



Inspeção final do motor sem escova



Nema14 motor alinhado sem escova 36BLY01A-AG76 24 V 2,4 ohms 36mm 10



Meça o motor                              Medida do comprimento o eixo              O comprimento mede o círculo de Ouler



Nema14 motor alinhado sem escova 36BLY01A-AG76 24 V 2,4 ohms 36mm 11



Meça o furo do parafuso                  Meça o comprimento do fio                 Meça o comprimento do PVC

Distância



Nema14 motor alinhado sem escova 36BLY01A-AG76 24 V 2,4 ohms 36mm 12



Teste a resistência                                         Escuta                                             Teste a velocidade



Package&Delivery



Nema14 motor alinhado sem escova 36BLY01A-AG76 24 V 2,4 ohms 36mm 13

Nema14 motor alinhado sem escova 36BLY01A-AG76 24 V 2,4 ohms 36mm 14



FAQ



1.Are você fábrica?

Sim, nós somos fábrica. Nossa marca Hetai é um micro fabricante conhecido do motor por mais de 20 anos dentro
China. Produto principal que inclui o motor deslizante híbrido, o motor sem escova da C.C., o servo motor e a caixa de engrenagens planetária.

2. Você tem a outra informações de contato?
Sim, envie-nos e-mail por favor: info@ht-motor.com 3. Como podemos nós obter seu catálogo?
Visite por favor abaixo do Web site para transferi-lo: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

amostra do teste de 3.Can I?
Sim, as amostras e o frete são carregados.

4.Can mim para obter o produto personalizado?
Certos, todos os produtos podem ser personalizados baseados no pedido especial.

5.How você envia os bens?
Nós enviamos normalmente bens por expresso (DHL/UPS/FEDEX/TNT), pelo mar e pelo ar, igualmente aceitamos o remetente de frete.

6. Que são os termos do pagamento?
T/T (transferência bancária), Paypal (0,5% cargas paypal), ordem da segurança de ALIBABA aceitam

7. É isto seu preço final? Poderia eu ter o desconto?
Nosso preço é o preço de fábrica. Se você tem a grande quantidade, nós podemos negociar sobre o desconto.

8.What é a garantia para seus produtos?
Nossa garantia realiza-se por um ano. Se algum problema da qualidade ocorreu em nosso lado durante este período, nós tomaremos nos custos de envio e na substituição. dano da nota causado pelo uso impróprio do produto não é coberto por favor pela garantia.
