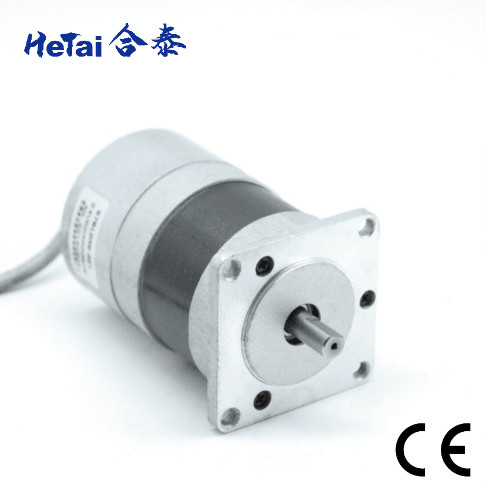

Motor Dc sem escovas Nema 23 57mm 24V 56W 57BL03B-021

Motor Dc sem escovas Nema 23 57mm 24V 56W 57BL03B-021

Nome da marca:	HeTai
Número do modelo:	57BL03B-021
MOQ:	50
preço:	USD
Tempo de entrega:	25 dias
Condições de Pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS ISO

Nome do produto:

motor sem escova da C.C.

Tipo de enrolamento:

Estrela

Hall Effect Angle:

Ângulo 120° elétrico

Voltagem nominal:

24 VDC

Resistência:

0,8 ohms

Classe de isolamento:

Velocidade da Nenhum-carga:

3800 ± 10%

corrente da Nenhum-carga:

0,5 ampères

Velocidade nominal:

3000 ± 10%

Torque avaliado:

0,18 N.m

Temperatura ambiente:

-20°C~+50°C

Força radial máxima:

75 N (10 mm a partir da flange da frente)

Max Axial Force:

Nível IP:

Detalhes da embalagem:

Caixa com a caixa interna da espuma, pálete

Habilidade da fonte:

10000 PCes/mês

Destacar:

Motor sem escova 24V da C.C. do multi metal

Motor sem escova da C.C. do NEMA 23

motor sem escova de 57mm Bldc

Descrição do produto

57mm 24V Multi-metal 56W57BL03B-021 Motor sem escovas de alta qualidade Nema 23

Os motores de corrente contínua sem escovas têm uma eficiência e um desempenho significativamente mais elevados e uma menor susceptibilidade ao desgaste mecânico do que seus homólogos escovados.Então, se você é alguém que faz uma quantidade razoável de projetos sérios que exigem uma brocaO uso de um sem escova pode fazer muito sentido, dar-lhe-á maiores velocidades e potência, e requer menos manutenção.

A série 57BL é um motor BLDC cilíndrico. A faixa de velocidade é de 2500 rpm-3000 rpm e o binário nominal é de 0,057 NM a 0,44 NM.

A vantagem da série 57 é que:
● Excelente estabilidade de velocidade
● Compacto e de alta potência
● Alta eficiência e poupança de energia
● Baixo aumento de temperatura, baixo ruído, baixa vibração
● Longa vida útil e baixo custo de manutenção

Especificação elétrica

Especificações	Unidade	A partir de 1 de janeiro de 2014
Voltagem nominal	VDC	24
Resistência	OMS	0.8
Velocidade nominal	Rpm	3000± 10%
Torque nominal	N.m	0.18
Velocidade sem carga	Rpm	3800± 10%
Corrente sem carga	Ampères	0.5
Constante de binário	N.m/A	0.06
Constante de campo electromagnético retrô	V/kRPM	6.3
Classe de isolamento		B

Diagrama de fiação

Tabela de ligação elétrica
Função	COLOR
+24V	Vermelho
GND	Negro
AVI	Azul
DIR	Amarelo

Dimensão mecânica

Especificação técnica

		Modelo	Modelo	Modelo	Modelo	Modelo	Modelo
Especificações	Unidade	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
Número de fases	Fase	3	3	3	3	3	3
Número de poloneses	Polonês	4	4	4	4	4	4
Voltagem nominal	VDC	24	24	24	24	24	24
Velocidade nominal	Rpm	2500	3000	3000	3000	3000	3000
Corrente nominal	A	0.77	1.87	3.17	3.67	5.33	7.00
Torque nominal	N.m	0.057	0.11	0.18	0.22	0.33	0.44
Potência nominal	W	15	34.5	56	69	104	138
Torque máximo	N.m	0.17	0.33	0.54	0.66	0.99	1.32
Corrente de pico	Ampères	2.3	5.6	9.5	11	16	21
Constante de binário	N.m/A	0.074	0.059	0.057	0.060	0.062	0.063
Constante de campo electromagnético retrô	V/kRPM	7.75	6.2	5.9	6.3	6.5	6.6
Comprimento do corpo	mm	41.5	46.5	56.5	66.5	86.5	106.5
Peso	Quilos	0.35	0.44	0.56	0.67	0.95	1.18

*Os produtos podem corresponder à caixa de velocidades 42,52,56

* Os produtos podem ser personalizados mediante pedido especial.

Gênero de produtos

Nome do produto	Diâmetro externo	Faixa de tensão	Faixa de potência	Faixa de potência	Torque nominal
	Motor de separação	40 mm-130 mm	24V, 36V, 48V, 310V	100 W-3000 W	0.12 Nm-20 Nm
	Nome do produto	Diâmetro externo	Torque de tolerância nominal	Torque de tolerância momentânea	Eficiência
	Caixa de engrenagens planetária e motor da caixa de engrenagens	22 mm-63 mm	0.1 N.m-20 N.m	0.3 N.m-60 N.m	65 %, 72%, 81%
	Nome do produto	Diâmetro externo	Faixa de velocidade	Faixa de potência	Torque nominal
	Motor sem escovas DC	28 mm-110 mm	300 rpm-10000 rpm	8 W-2000 w	00,02 Nm-6,5 Nm
	Nome do produto	Diâmetro externo	Ângulo de passo	Torque de retenção	Faixa de indutividade
	Motor a passo	28 mm-110 mm	0.9, 1.2, 1.8	1 Kg.cm-33 Kg.cm	1 mh-42 mh

Inspecção final do motor sem escova

Motor Dc sem escovas Nema 23 57mm 24V 56W 57BL03B-021 5

Medir o comprimento do motor Medir o comprimento do eixo Medir o círculo de Ouler

Motor Dc sem escovas Nema 23 57mm 24V 56W 57BL03B-021 6

Medir o buraco do parafuso Medir o comprimento do fio Medir o comprimento do PVC

Distância

Motor Dc sem escovas Nema 23 57mm 24V 56W 57BL03B-021 7

Teste a resistência de escuta Teste a velocidade

Certificado

Relatório ROHS do motor passo a passo
Data: 09 de junho de 2021

Relatório ROHS do motor BLDC
Data: 09 de junho de 2021

Certificado CE

IATF 16949: 2016
Válido até: 02 de junho de 2024

ISO 9001:2015 (em inglês)
Válido até: 02 de junho de 2024

Por que escolher-nos?
Oferecemos-lhe:
Apoio de engenharia
A nossa equipa profissional pode ajudar-vos a encontrar o motor certo e adequado para vós. Os nossos engenheiros têm uma rica experiência em produtos de controlo de movimento em várias indústrias, tais como: robôs, máquinas de embalagem,Máquinas e aparelhos têxteis, instrumentos médicos, máquinas de impressão, equipamentos de logística inteligentes, etc.

Encontrar
Personalizar
Otimizar

A nossa equipa pode ajudá-lo a encontrar o motor mais adequado para a sua aplicação
Podemos projetar e personalizar o desempenho e exterior para o seu uso específico ou montagem
Para projetos OEM, temos mais de 15 anos de experiência na solução de diferentes problemas em várias aplicações.

Apoio ao fabrico
Independentemente do volume da encomenda, forneceremos o mesmo serviço. A nossa equipa de engenheiros é capaz de lhe fornecer protótipos rápidos e precisos com base nas suas necessidades personalizadas.

Protótipos
Batalha padrão
Lotes de grande volume

1 a 10 peças
500-5000 peças
Mais de 5000 unidades

Produção em grande escala
Nossa fábrica foi fundada em 1999 e a área da oficina é de mais de 15.000m2.Nome da marca CNC (Alemanha), torno e fresagem DMG, torno DMG, instrumento de medição Mahr, máquina de rectificação cilíndrica de precisão chinesa, máquina de torno CNC, máquina automática de enrolamento multi-cabeça,linha de montagem automática e assim por diante
