Motor sem escova da caixa de engrenagens

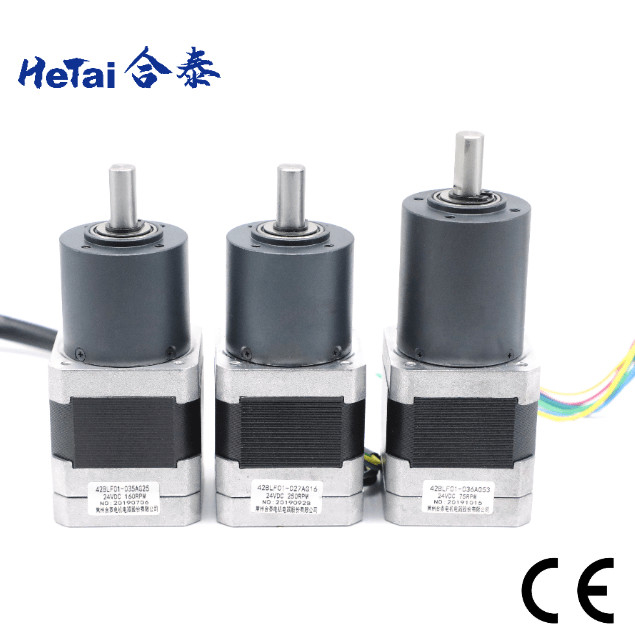

Nema sem escova 17 do motor 24v 0.8A da caixa de engrenagens planetária 42mm

Nema sem escova 17 do motor 24v 0.8A da caixa de engrenagens planetária 42mm

Nome da marca:	Hetai
Número do modelo:	Série 42BLF01
MOQ:	50
preço:	USD
Tempo de entrega:	28-31
Condições de Pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS ISO

Nome do produto:

Motor de caixa de velocidades sem escova

Tipo de enrolamento:

Estrela

Tensão Nominal:

24V

Resistência:

2.2 Ohms

Velocidade sem carga:

5000 ± 10% RPM

Corrente sem carga:

0,8 Apm máx.

Temperatura ambiente:

-20℃~+50℃

Resistência de Isolamento:

C.C. de 100MΩ Min.500VC

Rigidez dielétrica:

600VAC 1 minuto

Hall Effect Angle:

Ângulo 120° elétrico

Nível de proteção:

IP40

Cetification:

CE ROHS ISO

Detalhes da embalagem:

Caixa com a caixa interna da espuma, pálete

Habilidade da fonte:

5000pcs/Month

Destacar:

Motor sem escova 24v da caixa de engrenagens planetária

Motor sem escova 42mm da caixa de engrenagens planetária

motor sem escova da caixa de engrenagens 0.8A

Descrição do produto

Motor sem escovas 24v 0,8A Nema 17 42mm 42BLF01-027AG16 Com caixa de engrenagens planetária

A Hetai exporta os seus produtos para os EUA, Europa, Sudeste Asiático e toda a China.Equipamento de logística inteligente- Não.

Um motor de engrenagem planetária imita um sistema de rotação planetário; um eixo de entrada impulsiona uma engrenagem solar, também conhecida como engrenagem solar, que então gira engrenagens circundantes, também conhecidas como engrenagens planetárias.As engrenagens planetárias são utilizadas como redutoresO torque é a potência de trabalho da máquina.

Nema 17 Motor de caixa de engrenagens sem escovas Especificação elétrica

Parte do motor
Modelo de fabrico		42BLF01-027AG16
Potência de saída nominal	W	26
Resistência	OMS	2.2
Voltagem nominal	VDC	24
Sem velocidade de carga	RPM	5000± 10%
Não há corrente de carga	Ampéritos Max.	0.8
Velocidade nominal	Rpm	4000 ± 10%
Torque nominal	N.m	0.063
Torque máximo	N.m	0.12
Constante de binário	N.m/A	0.042
Constante de campo electromagnético retrô	V/kRPM	4.4
Especificações do equipamento planetário
ClassificadosTorque	N.m	0.7
Velocidade nominal	Rpm	250 ± 10%
Relação		16:1

* Os produtos podem ser personalizados mediante pedido especial.

Diagrama de fiação

Função	COLOR
+5V	Vermelho	UL1007 26AWG
Sala A	Amarelo
HALLB	Verde
HALLC	Azul
GND	Negro
FASE A	Amarelo	UL3265 22AWG
FASE B	Verde
FASE C	Azul

Dimensão mecânica

Nema sem escova 17 do motor 24v 0.8A da caixa de engrenagens planetária 42mm 0

O equipamento deve ser equipado com uma caixa de engrenagens de 36 mm.

Materiais para a habitação	Rolamentos em saída	Carga radial ((10 mm da flange) N	Carga axial do eixo ((N)	Força máxima de pressão do eixo (N)	Desvio radial do eixo ((mm)	Desempenho do eixo de empuxo ((mm)	Reacção negativa sem carga (°)
Metalurgia de pó	Rolamentos de mangas	≤ 120	≤ 80	≤ 500	≤ 0.03	≤ 0.1	≤ 1.5

Taxa de redução	Torque de tolerância nominal (Nm)	Torque máximo de tolerância momentânea (Nm)	Eficiência em %	Comprimento (mm)	Peso ((g)	Número de engrenagens
Quatro por cento	0.3	1.0	81%	24.8	145	1
1/5
1 / 16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Dimensão mecânica

Nema sem escova 17 do motor 24v 0.8A da caixa de engrenagens planetária 42mm 1

Outra relação da caixa de velocidades

Caixa de engrenagens planetária 42 mm
Taxa de redução	Torque de tolerância nominal (Nm)	Torque máximo de tolerância momentânea (Nm)	Eficiência em %	Comprimento (mm)	Peso ((g)	Número de engrenagens
Quatro por cento	1.0	3.0	81%	32.5	170	1
1/6
A Bíblia, 1/15	4.0	12	72%	46.3	207	2
O que fazer? 1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/12
1/155
1/216	10	30	65%	60.1	267

Caixa de engrenagens planetária 56 mm
Taxa de redução	Torque de tolerância nominal (Nm)	Torque máximo de tolerância momentânea (Nm)	Eficiência em %	Duração L (mm)	Peso ((g)	Número de engrenagens
Quatro por cento	2.0	6.0	81%	41.3	491	1
1/6
A Bíblia, 1/15	8.0	25	72%	59.6	700	2
O que fazer? 1/18
1/8
1/47	16	50	72%	59.6	700	2
1/66

SÉCIO DE FABRICAÇÃO

Nema sem escova 17 do motor 24v 0.8A da caixa de engrenagens planetária 42mm 2

CENTRAL CNC de trituração de rotores de laboratório

Círculo exterior

Nema sem escova 17 do motor 24v 0.8A da caixa de engrenagens planetária 42mm 3

Linha de montagem automática

Linha de montagem

Nema sem escova 17 do motor 24v 0.8A da caixa de engrenagens planetária 42mm 4

Motor de passo linear caixa de engrenagens estator após enrolamento

Nema sem escova 17 do motor 24v 0.8A da caixa de engrenagens planetária 42mm 5

Teste de avaria Teste de dimensão do servomotor

Certificação

Relatório ROHS do motor passo a passo
Data: 09 de junho de 2021

Relatório ROHS do motor BLDC
Data: 09 de junho de 2021

Certificado CE

IATF 16949: 2016
Válido até: 02 de junho de 2024

ISO 9001:2015 (em inglês)
Válido até: 02 de junho de 2024

Por que escolher-nos?
Oferecemos-lhe:
Apoio de engenharia
A nossa equipa profissional pode ajudar-vos a encontrar o motor certo e adequado para vós. Os nossos engenheiros têm uma rica experiência em produtos de controlo de movimento em várias indústrias, tais como: robôs, máquinas de embalagem,Máquinas e aparelhos têxteis, instrumentos médicos, máquinas de impressão, equipamentos de logística inteligentes, etc.

Encontrar
Personalizar
Otimizar

A nossa equipa pode ajudá-lo a encontrar o motor mais adequado para a sua aplicação

Podemos projetar e personalizar o desempenho e exterior para o seu uso específico ou montagem
Para projetos OEM, temos mais de 15 anos de experiência na solução de diferentes problemas em várias aplicações.

Apoio ao fabrico
Independentemente do volume da encomenda, forneceremos o mesmo serviço. A nossa equipa de engenheiros é capaz de lhe fornecer protótipos rápidos e precisos com base nas suas necessidades personalizadas.

Protótipos
Batalha padrão
Lotes de grande volume

1 a 10 peças
500-5000 peças
Mais de 5000 unidades

Produção em grande escala
Nossa fábrica foi fundada em 1999 e a área da oficina é de mais de 15.000m2.Nome da marca CNC (Alemanha), torno e fresagem DMG, torno DMG, instrumento de medição Mahr, máquina de rectificação cilíndrica de precisão chinesa, máquina de torno CNC, máquina automática de enrolamento multi-cabeça,linha de montagem automática e assim por diante.
