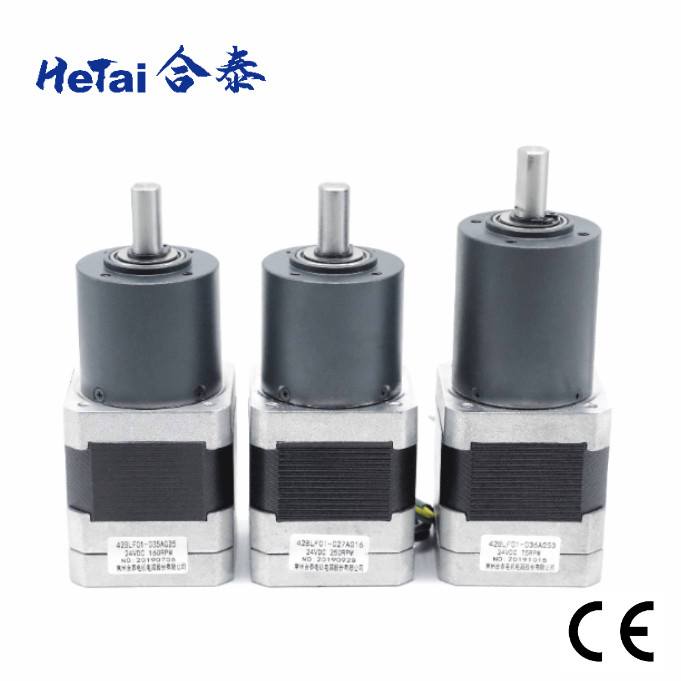

Motor sem escova 0.5A 24V 2.2OHMS 42mm da caixa de engrenagens do Nema 17

Lugar de origem CHINA
Marca Hetai
Certificação CE ROHS ISO
Número do modelo 42BLF01-036AG53
Quantidade de ordem mínima 50
Preço USD
Detalhes da embalagem Caixa com a caixa interna da espuma, pálete
Tempo de entrega 28-31
Termos de pagamento L/C, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 5000pcs/Month

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome do produto Motor sem escova da caixa de engrenagens Tensão nominal 24 VDC
Resistência 2,2 OHMS Relação potência de saída 26 W
corrente da Nenhum-carga 0,5 AMPÈRES velocidade da Nenhum-carga 5000± 10% RPM
Temperatura ambiental -20℃~+50℃ Relação 53:1
Tipo de enrolamento Estrela Resistência de isolação C.C. de 100MΩ Min.500VC
Força dielétrica 600VAC 1 minuto Classe da isolação B
Realçar

Motor sem escova 0.5A da caixa de engrenagens do Nema 17

,

2

,

2 OHMS de motor sem escova da caixa de engrenagens

Deixe um recado
Descrição de produto

Nema sem escova 17 0.5A 24V 2.2OHMS 42mm da fonte da fábrica do motor da caixa de engrenagens 42BLF01-036AG53



Hetai põe sempre as necessidades de clientes primeiramente. Não somente para fornecer os produtos de alta qualidade, nós acreditamos que ajudar clientes para fazer melhores produtos é a missão a mais importante. Em termos da qualidade, Hetai obteve a certificação do ISO, o CE e a certificação real da honra. A qualidade deste produto foi reconhecida igualmente por muitos clientes.



O motor da caixa de engrenagens da C.C. da fonte da fábrica de 42BLF-036AG53 nema17 24V é apropriado para os robôs que embalam a maquinaria de impressão dos instrumentos médicos da maquinaria do textline da maquinaria e logísticas inteligentes. A caixa de engrenagens-se não conhecido como um redutor ou uma velocidade da engrenagem redutor-está um grupo de engrenagens que podem ser adicionadas a um motor para diminuir a velocidade e/ou aumentar drasticamente o torque. Cada tipo da caixa de engrenagens trabalha no uníssono com um motor para conseguir a saída desejada do velocidade-torque.



Especificação elétrica



Peça do motor
Modelo da fabricação 42BLF01-036AG53
Resistência OHMS 2,2
Tensão nominal VDC 24
Nenhuma velocidade da carga RPM 5000±10%
Nenhuma corrente da carga Ampères 0,5
Velocidade avaliado RPM 4000± 10%
Torque avaliado N.m 0,063
Potência de saída avaliado W 26
Constante do torque N.m/A 0,046
Classe da isolação   B
ESPECIFICAÇÕES DO MOTOR COM ENGRENAGEM PLANETÁRIA
Torque avaliado N.m 2,17
Velocidade avaliado RPM 75± 10%
RELAÇÃO   5:1


os *Products podem ser personalizados pelo pedido especial.



Diagrama de fiação



FUNÇÃO COR
+5V VERMELHO UL1007 26AWG




SALÃO A AMARELO
HALLB VERDE
HALLC AZUL
Terra PRETO
FASE A AMARELO UL3265 22AWG


FASE B VERDE
FASE C AZUL



Dimensão mecânica

Motor sem escova 0.5A 24V 2.2OHMS 42mm da caixa de engrenagens do Nema 17 0

Caixa de engrenagens planetária 36mm



Abrigando o material Carregamento na saída Carga radial (10mm da flange) N Carga axial do eixo (N) Força do imprensa-ajuste do eixo máxima (N) Jogo radial do eixo (milímetros) Jogo empurrado do eixo (milímetros) Folga na nenhum-carga (°)
Metalurgia de pó Rolamentos de esferas ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Número de trens da caixa de engrenagens 1 2 3
Relação de redução



1/5



1/14,1/16,1/20,1/25 1/53,1/62,1/76,1/94,1/117
Comprimento (milímetros)



24,8



32,4 41,9
Peso (g)



145,0



173,0

213,0





Dimensão mecânica

Motor sem escova 0.5A 24V 2.2OHMS 42mm da caixa de engrenagens do Nema 17 1



A outra relação da caixa de engrenagens

Caixa de engrenagens planetária 42mm
Relação de redução Torque avaliado da tolerância (nanômetro) Torque momentâneo máximo da tolerância (nanômetro) Efficiency% Comprimento (milímetros) Peso (g) Número de trens de engrenagem
1/4 1,0 3,0 81% 32,5 170 1
1/6
1/15 4,0 12 72% 46,3 207 2
1/18
1/25
1/36
1/54

8,0



25



65%



60,1



267



3
1/65
1/90
1/112
1/155
1/216 10 30 65% 60,1 267



Caixa de engrenagens planetária 56mm
Relação de redução Torque avaliado da tolerância (nanômetro) Torque momentâneo máximo da tolerância (nanômetro) Efficiency%

Comprimento

L

(milímetro)

Peso (g) Número de trens de engrenagem
1/4 2,0 6,0 81% 41,3 491 1
1/6
1/15 8,0 25 72% 59,6 700 2
1/18
1/26
1/47 16 50 72% 59,6 700 2
1/66



Aplicação do produto



Motor sem escova 0.5A 24V 2.2OHMS 42mm da caixa de engrenagens do Nema 17 2

Certificado



Motor 24V 9 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C. Motor 24V 10 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C. Motor 24V 11 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C.

Relatório do motor deslizante ROHS

Data: 9 de junho de 2021

Relatório do motor ROHS de BLDC

Data: 9 de junho de 2021

Cetificate do CE
Motor 24V 12 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C. Motor 24V 13 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C.
IATF 16949: 2016
Válido até: 2 de junho de 2024
ISO 9001: 2015
Válido até: 2 de junho de 2024



Inspeção final do motor sem escova



Motor sem escova 0.5A 24V 2.2OHMS 42mm da caixa de engrenagens do Nema 17 8

  Meça o comprimento do motor                  Meça o comprimento do eixo                     Meça o círculo de Ouler

Motor sem escova 0.5A 24V 2.2OHMS 42mm da caixa de engrenagens do Nema 17 9



Meça o furo do parafuso                   Meça o comprimento do fio              Meça o comprimento do PVC

Distância



Motor sem escova 0.5A 24V 2.2OHMS 42mm da caixa de engrenagens do Nema 17 10



Teste a resistência                                         Escuta                                             Teste a velocidade





FAQ



1.Are você fábrica?

Sim, nós somos fábrica. Nossa marca Hetai é um micro fabricante conhecido do motor por mais de 20 anos dentro
China. Produto principal que inclui o motor deslizante híbrido, o motor sem escova da C.C., o servo motor e a caixa de engrenagens planetária.

2. Você tem a outra informações de contato?
Sim, envie-nos e-mail por favor: info@ht-motor.com 3. Como podemos nós obter seu catálogo?
Visite por favor abaixo do Web site para transferi-lo: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

amostra do teste de 3.Can I?
Sim, as amostras e o frete são carregados.

4.Can mim para obter o produto personalizado?
Certos, todos os produtos podem ser personalizados baseados no pedido especial.

5.How você envia os bens?
Nós enviamos normalmente bens por expresso (DHL/UPS/FEDEX/TNT), pelo mar e pelo ar, igualmente aceitamos o remetente de frete.

6. Que são os termos do pagamento?
T/T (transferência bancária), Paypal (0,5% cargas paypal), ordem da segurança de ALIBABA aceitam

7. É isto seu preço final? Poderia eu ter o desconto?
Nosso preço é o preço de fábrica. Se você tem a grande quantidade, nós podemos negociar sobre o desconto.

8.What é a garantia para seus produtos?
Nossa garantia realiza-se por um ano. Se algum problema da qualidade ocorreu em nosso lado durante este período, nós tomaremos nos custos de envio e na substituição. dano da nota causado pelo uso impróprio do produto não é coberto por favor pela garantia.
