Motor sem escova customizável NEMA23 24v 0.8ohms 57mm*57mm da caixa de engrenagens

  • Customizable Brushless Gearbox Motor NEMA23 24v 0.8ohms 57mm*57mm
  • Customizable Brushless Gearbox Motor NEMA23 24v 0.8ohms 57mm*57mm
  • Customizable Brushless Gearbox Motor NEMA23 24v 0.8ohms 57mm*57mm
Lugar de origem CHINA
Marca Hetai
Certificação CE ROHS ISO
Número do modelo 57BL03B-041AG26
Quantidade de ordem mínima 50
Preço USD
Detalhes da embalagem Caixa com a caixa interna da espuma, pálete
Tempo de entrega 28-31
Termos de pagamento L/C, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 5000pcs/Month

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome do produto Motor sem escova da caixa de engrenagens Tensão 24 V
Velocidade avaliado 3000± 200 RPM Torque avaliado 0,18 N.m
relação de redução 1/26 Resistência 0,8 OHMS
Classe da isolação B Temperatura ambiental -20℃~+50℃
Resistência de isolação C.C. de 100MΩ Min.500VC Certificação CE ROHS ISO
Tipo de enrolamento Estrela Força dielétrica C.A. 500V 1 minuto
Realçar

Motor sem escova NEMA23 da caixa de engrenagens

,

Motor sem escova 57mm da caixa de engrenagens

,

0.8 Ohms Gearbox Brushless Motor
Deixe um recado
Descrição de produto

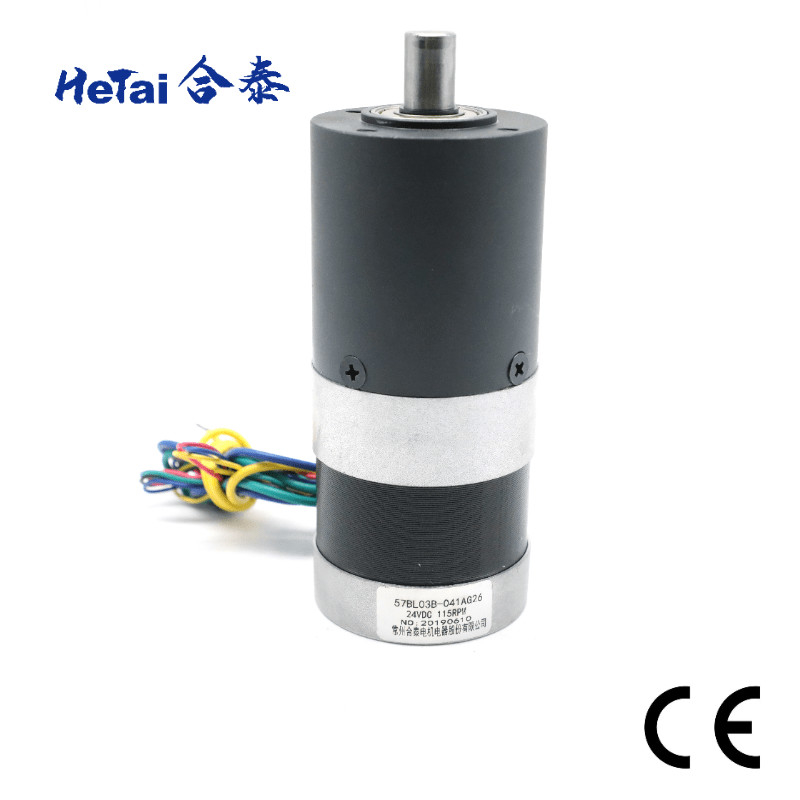

Motor sem escova 57BL03B-041AG26 NEMA23 24v 0.8ohms 57mm*57mm customizáveis da caixa de engrenagens



Hetai orgulha-se em suas capacidades da investigação e desenvolvimento. Com o apoio dos laboratórios profissionais e dos técnicos experientes, Hetai ganhou 13 patentes e concessões de serviço público tais como concessões da empresa da alto-tecnologia.



O motor sem escova da caixa de engrenagens imita um sistema planetário da rotação, as movimentações de eixo da entrada a engrenagem central, igualmente conhecida como a engrenagem de sol, que gerencie então as engrenagens circunvizinhas, igualmente conhecidas como as engrenagens de planeta. Igualmente caracterizam um estojo compacto mesmo, projeto do baixo-peso em suas engrenagens de Class.planetary são usados como redutores de velocidade. São usados para retardar os motores e aumentar o torque. O torque é o poder de trabalho da máquina.



Especificação elétrica:



    Modelo
Peça do motor   57BL03B-041AG26
Resistência fase à fase OHMS 0,8
Tensão nominal VDC 24
velocidade da Nenhum-carga RPM 4000
corrente da Nenhum-carga Apms 0,6
Velocidade avaliado RPM 3000± 200
Torque avaliado N.m 0,18
Constante do torque N.m/A 0,057
Constante traseira do EMF V/kRPM 5,9
Classe da isolação   B
ESPECIFICAÇÕES DO MOTOR COM ENGRENAGEM PLANETÁRIA
Torque avaliado N.m 3,3
Velocidade avaliado RPM 115± 10%
Relação   26:1



os *Products podem ser personalizados pelo pedido especial.



Diagrama de fiação



FUNÇÃO COR
+5V VERMELHO







UL1007 26AWG




SALÃO A AMARELO
SALÃO B VERDE
SALÃO C AZUL
Terra PRETO
FASE A AMARELO





UL1015 20AWG


FASE B VERDE
FASE C AZUL



Dimensão mecânica



Motor sem escova customizável NEMA23 24v 0.8ohms 57mm*57mm da caixa de engrenagens 0

Caixa de engrenagens planetária 56mm



Abrigando o material Carregamento na saída Carga radial (10mm da flange) N Carga axial do eixo (N) Força do imprensa-ajuste do eixo máxima (N) Jogo radial do eixo (milímetros) Jogo empurrado do eixo (milímetros) Folga na nenhum-carga (°)
Metalurgia de pó Rolamentos de esferas ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5





Número de trens da caixa de engrenagens

 1 2
Relação de redução



1/6



 1/15,1/18,1/26,1/47,1/66
Comprimento (milímetros)



41,3



 59,6
Peso (g)



491,0



 700,0


Dimensão mecânica



Motor sem escova customizável NEMA23 24v 0.8ohms 57mm*57mm da caixa de engrenagens 1



A outra relação da caixa de engrenagens



O MOTOR SEM ESCOVA DO NEMA 23 PODE COMBINAR DEPOIS DA CAIXA DE ENGRENAGENS



Caixa de engrenagens planetária 36mm
Relação de redução Carga permissível momentânea (nanômetro) Comprimento (milímetros) Número de trens de engrenagem
1/4 1,0 24,8 1
1/5
1/16 3,5 32,4 2
1/20
1/25
1/53 7,5 41,9 3
1/62
1/76
1/94
1/117



Caixa de engrenagens planetária 42mm
Relação de redução Carga permissível momentânea (nanômetro) Comprimento (milímetros) Número de trens de engrenagem
1/4 3,0 32,5 1
1/6
1/15 12 46,3 2
1/18
1/25
1/36
1/54 25 60,1 3
1/65
1/90
1/112
1/155
1/216 30 60,1 3





Certificado



Motor 24V 9 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C. Motor 24V 10 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C. Motor 24V 11 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C.

Relatório do motor deslizante ROHS

Data: 9 de junho de 2021

Relatório do motor ROHS de BLDC

Data: 9 de junho de 2021

 Cetificate do CE
Motor 24V 12 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C. Motor 24V 13 elétrico sem escova do Nema 23 do Nema 17 do motor 0,1 N.M-16 N.M Nema 14 da engrenagem da C.C.
IATF 16949: 2016
Válido até: 2 de junho de 2024
ISO 9001: 2015
Válido até: 2 de junho de 2024





EQUIPAMENTO DA FABRICAÇÃO



Motor sem escova customizável NEMA23 24v 0.8ohms 57mm*57mm da caixa de engrenagens 7



CENTRO DO CNC                                     MOEDURA DO ROTOR                            SOLDADOR DO PONTO DE LASER

CÍRCULO DA SAÍDA



Motor sem escova customizável NEMA23 24v 0.8ohms 57mm*57mm da caixa de engrenagens 8



MULTI-HEAD AUTOMÁTICO             MULTI-HEAD AUTOMÁTICO                MÁQUINA DE ENROLAMENTO

MÁQUINA DE ENROLAMENTO                         MÁQUINA DE ENROLAMENTO



Motor sem escova customizável NEMA23 24v 0.8ohms 57mm*57mm da caixa de engrenagens 9



            AUTOMÁTICO                                       CADEIA DE FABRICAÇÃO                               CADEIA DE FABRICAÇÃO

CADEIA DE FABRICAÇÃO



Package&Delivery



Motor sem escova customizável NEMA23 24v 0.8ohms 57mm*57mm da caixa de engrenagens 10

Motor sem escova customizável NEMA23 24v 0.8ohms 57mm*57mm da caixa de engrenagens 11



FAQ



1.Are você fábrica?

Sim, nós somos fábrica. Nossa marca Hetai é um micro fabricante conhecido do motor por mais de 20 anos dentro
China. Produto principal que inclui o motor deslizante híbrido, o motor sem escova da C.C., o servo motor e a caixa de engrenagens planetária.

2. Você tem a outra informações de contato?
Sim, envie-nos e-mail por favor: info@ht-motor.com 3. Como podemos nós obter seu catálogo?
Visite por favor abaixo do Web site para transferi-lo: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

amostra do teste de 3.Can I?
Sim, as amostras e o frete são carregados.

4.Can mim para obter o produto personalizado?
Certos, todos os produtos podem ser personalizados baseados no pedido especial.

5.How você envia os bens?
Nós enviamos normalmente bens por expresso (DHL/UPS/FEDEX/TNT), pelo mar e pelo ar, igualmente aceitamos o remetente de frete.

6. Que são os termos do pagamento?
T/T (transferência bancária), Paypal (0,5% cargas paypal), ordem da segurança de ALIBABA aceitam

7. É isto seu preço final? Poderia eu ter o desconto?
Nosso preço é o preço de fábrica. Se você tem a grande quantidade, nós podemos negociar sobre o desconto.

8.What é a garantia para seus produtos?
Nossa garantia realiza-se por um ano. Se algum problema da qualidade ocorreu em nosso lado durante este período, nós tomaremos nos custos de envio e na substituição. dano da nota causado pelo uso impróprio do produto não é coberto por favor pela garantia.
