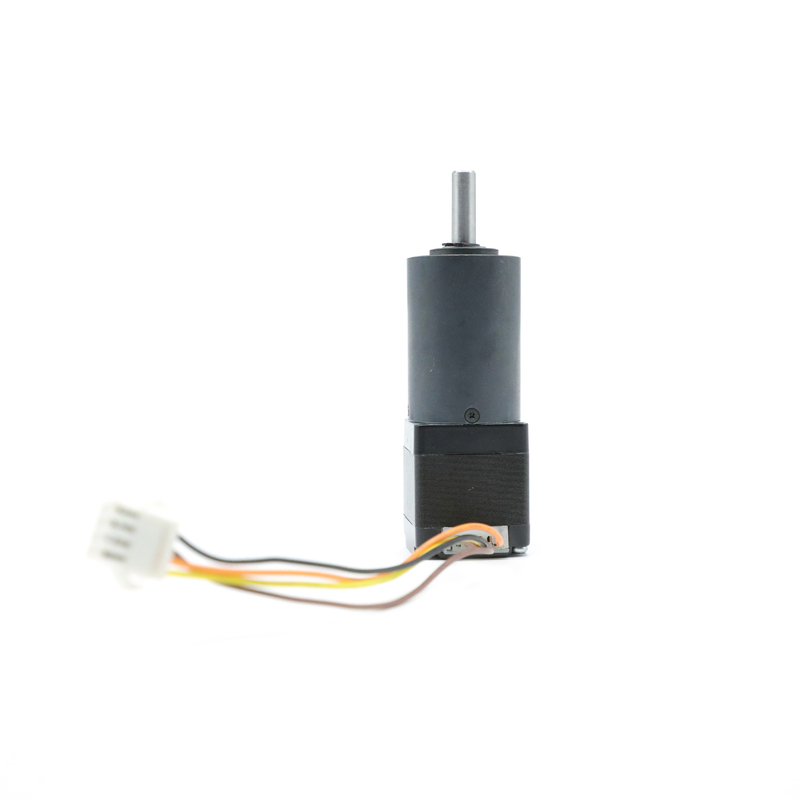

Torque alto 4.22V 0.67A do motor deslizante da caixa de engrenagens do Nema 11

Torque alto 4.22V 0.67A do motor deslizante da caixa de engrenagens do Nema 11

Nome da marca:	HeTai
Número do modelo:	Série 28YGH102
MOQ:	50
preço:	USD
Tempo de entrega:	25 dias
Condições de Pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS ISO

Nome do produto:

Motor da caixa de velocidades a passo

Ângulo de passo:

° 1,8

Aumento de temperatura:

℃ 80 máximo

Atual:

0.67A

Temperatura ambiente:

-20℃~+50℃

Torque de retenção:

6Kg.cm

Indutância:

3,7mh/fase

Rolamentos em saída:

rolamentos de luva

Carga radial (10 mm do flange):

≤450N

Carga axial do eixo:

≤200N

Detalhes da embalagem:

Caixa com a caixa interna da espuma, pálete

Habilidade da fonte:

10000 PCes/mês

Destacar:

motor deslizante da caixa de engrenagens 0.67A

Motor deslizante da caixa de engrenagens do Nema 11

Motor deslizante do torque alto com caixa de engrenagens

Descrição do produto

Motor de Passo com Caixa de Redução Nema 11 4.22V 0.67A 28YGH102-XXAG107 Custo-Benefício Alto Torque

As caixas de engrenagens planetárias, também conhecidas como redutoras planetárias, são um dos tipos mais interessantes de caixas de engrenagens em controle de movimento.

O 28YGH102-XXAG107 é um tipo de micro motor. Sua característica específica é baixo ruído e alto torque. O centro da engrenagem de entrada da caixa de engrenagens planetária gira em torno do centro da engrenagem de saída, e o eixo de entrada e o eixo de saída estão alinhados. Isso mostra que é uma caixa de engrenagens com os mesmos centros de rotação de entrada e saída.

Este modelo utiliza uma caixa de engrenagens de metalurgia do pó de 28mm, O design é bastante complexo, embora sejam eficientes e ainda fáceis de manter.

Especificação Elétrica

ÂNGULO DE PASSO	°/PASSO	1.8
TENSÃO NOMINAL	V	4.22
CORRENTE	A/FASE	0.67
RESISTÊNCIA	Ω/FASE	6.3
INDUCTÂNCIA	mH/FASE	3.7
TORQUE DE RETENÇÃO	kg.cm	6
CLASSE DE ISOLAMENTO		B

*Produtos podem ser personalizados mediante solicitação especial.

Diagrama de Fiação

Dimensão Mecânica

Diagrama de Fiação

TABELA DE CONEXÃO ELÉTRICA
FUNÇÃO	COR
+5V	VERMELHO	UL1007 26AWG
HALL A	VERDE
HALL B	AZUL
HALL C	BRANCO
GND	PRETO
FASE A	LARANJA
FASE B	AMARELO
FASE C	MARROM

CAIXA DE REDUÇÃOEspecificação Elétrica

Diâmetro externo 28mmMetalurgia do pó

Material da carcaça	Rolamento na saída	Carga radial (10mm da flange)N	Carga axial do eixo (N)	Força máxima de ajuste de pressão do eixo (N)	Folga radial do eixo (mm)	Folga axial do eixo (mm)	Folga sem carga (°)
Metalurgia do pó	mancais de deslizamento	≤80	≤30	≤200	≤0.03	≤0.4	≤1.5

Caixa de engrenagens planetária tipo quadrado 28
Relação de redução	Torque nominal de tolerância (Nm)	Torque máximo de tolerância momentânea (Nm)	Eficiência%	Comprimento L (mm)	Peso (g)	Número de trens de engrenagem
1/3	0.2	0.6	81%	28.5	105	1
1/6

Caixa de engrenagens planetária tipo redondo 28
Relação de redução	Torque nominal de tolerância (Nm)	Torque máximo de tolerância momentânea (Nm)	Eficiência%	Comprimento L (mm)	Peso (g)	Número de trens de engrenagem
1/14	0.5	1.5	72%	29.8	92	1
1/30
1/64	1.8	5	65%	40	105	1
1/107

Motor de passo para balança de alimentos multi-cabeça

Torque alto 4.22V 0.67A do motor deslizante da caixa de engrenagens do Nema 11 2

Máquina de enrolamento multi-cabeça

A empresa dedica-se a produzir e projetar motores de passo, motores sem escovas DC e motores com caixa de redução. Entre em contato conosco diretamente se estiver interessado.
