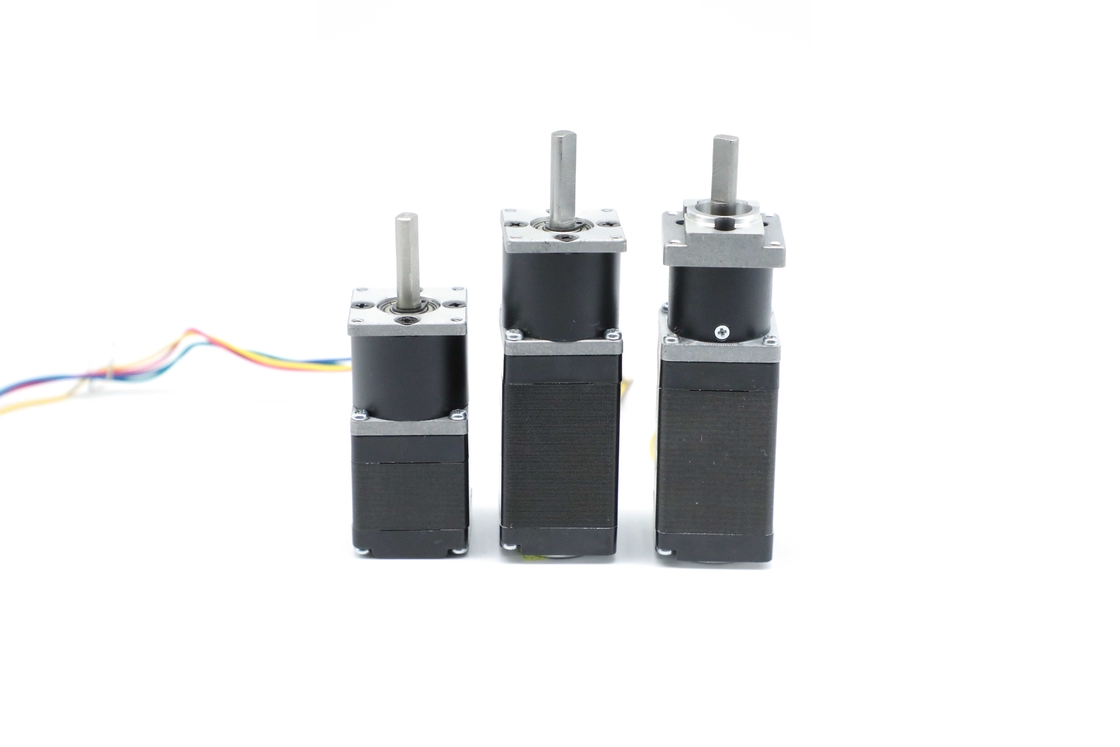

Nema11 motor 3.4W planetário da caixa de engrenagens 12V 40.5mm com caixa de engrenagens 28BL01AG14
| Lugar de origem | China |
|---|---|
| Marca | HeTai |
| Certificação | CE ROHS ISO |
| Número do modelo | 28BL01AG14 |
| Quantidade de ordem mínima | 50 |
| Preço | USD |
| Detalhes da embalagem | Caixa com a caixa interna da espuma, pálete |
| Tempo de entrega | 25 dias |
| Termos de pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | 10000 PCes/mês |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Nome do produto | Motor sem escova da caixa de engrenagens | Tensão | 12 |
|---|---|---|---|
| velocidade avaliado | 214±10% | relação de redução | 1/14 |
| Torque avaliado | 0,15 nanômetros | Resistência de isolação | 100MΩ Min.500 VDC |
| Classe da isolação | B | Altura do motor | 40,5 milímetros |
| Jogo empurrado do eixo | ≤0.4 | Potência de saída | 3.4W |
| Folga na nenhum-carga | ≤1.5° | Peso do motor | 0,25 quilogramas |
| Realçar | Caixa de engrenagens Nema11 planetária,Nema11 caixa de engrenagens planetária 12V,motor 12V sem escova com caixa de engrenagens |
||
Descrição de produto
Nema11 motor 3.4W planetário da caixa de engrenagens 12V 40.5mm com caixa de engrenagens 28BL01AG14
Porque há um contato mais de superfície. O desdobramento é muito mais macio, e não há quase nenhum salto. Tão há de baixo nível de ruído na caixa de engrenagens planetária motor.28BL01AG14 está um tipo dos mini motores. O aspecto fulcral para assegurar a eficiência é que a caixa de engrenagens planetária tem a baixa inércia e a transmissão alta do torque. Escolher uma caixa de engrenagens planetária com as especificações corretas é uma maneira segura de melhorar a eficiência de todo o sistema mecânico.
Especificação elétrica:
| Modelo | ||||
| Peça do motor | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
| Relação | 1:14 | 1:30 | 1:64 | |
| Diâmetro da caixa de engrenagens | 28 | 28 | 28 | |
| Número de fases | Fase | 3 | 3 | 3 |
| Número de Polos | Polos | 4 | 4 | 4 |
| Tensão avaliado | VDC | 12 | 24 | 24 |
| Torque avaliado | N.m | 0,15 | 0,65 | 2 |
| Velocidade avaliado | RPM | 214 | 100 | 46 |
| RatedCurrent | Ampères | 0,9 | 1 | 2 |
| Potência de saída | Watts | 3,4 | 6,8 | 9,6 |
| Altura do motor | milímetro | 40,5 | 53 | 78 |
| Peso do motor | Quilograma | 0,25 | 0,31 | 0,36 |
os *Products podem ser personalizados pelo pedido especial.
Diagrama de fiação
|
TABELA ELÉTRICA DA CONEXÃO |
||
| FUNÇÃO | COR | |
| +5V | VERMELHO | UL1007 26AWG |
| SALÃO A | VERDE | |
| SALÃO B | AZUL | |
| SALÃO C | BRANCO | |
| Terra | PRETO | |
| FASE A | LARANJA | |
| FASE B | AMARELO | |
| FASE C | MARROM | |
Dimensão mecânica
Você pode escolher a caixa de engrenagens diferente de:
Para fora da metalurgia de pó do diâmetro 28mm
| Abrigando o material | Carregamento na saída | Carga radial (10mm da flange) N | Carga axial do eixo (N) | Força do imprensa-ajuste do eixo máxima (N) | Jogo radial do eixo (milímetros) | Jogo empurrado do eixo (milímetros) | Folga na nenhum-carga (°) |
| Metalurgia de pó | rolamentos de luva | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Tipo quadrado da caixa de engrenagens 28 planetários | ||||||
| Relação de redução | Torque avaliado da tolerância (nanômetro) | Torque momentâneo máximo da tolerância (nanômetro) | Efficiency% |
Comprimento L (milímetro) |
Peso (g) | Número de trens de engrenagem |
| 1/3 | 0,2 | 0,6 | 81% | 28,5 | 105 | 1 |
| 1/6 | ||||||
| Tipo redondo da caixa de engrenagens 28 planetários | ||||||
| Relação de redução | Torque avaliado da tolerância (nanômetro) | Torque momentâneo máximo da tolerância (nanômetro) | Efficiency% |
Comprimento L (milímetro) |
Peso (g) | Número de trens de engrenagem |
| 1/14 | 0,5 | 1,5 | 72% | 29,8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1,8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
