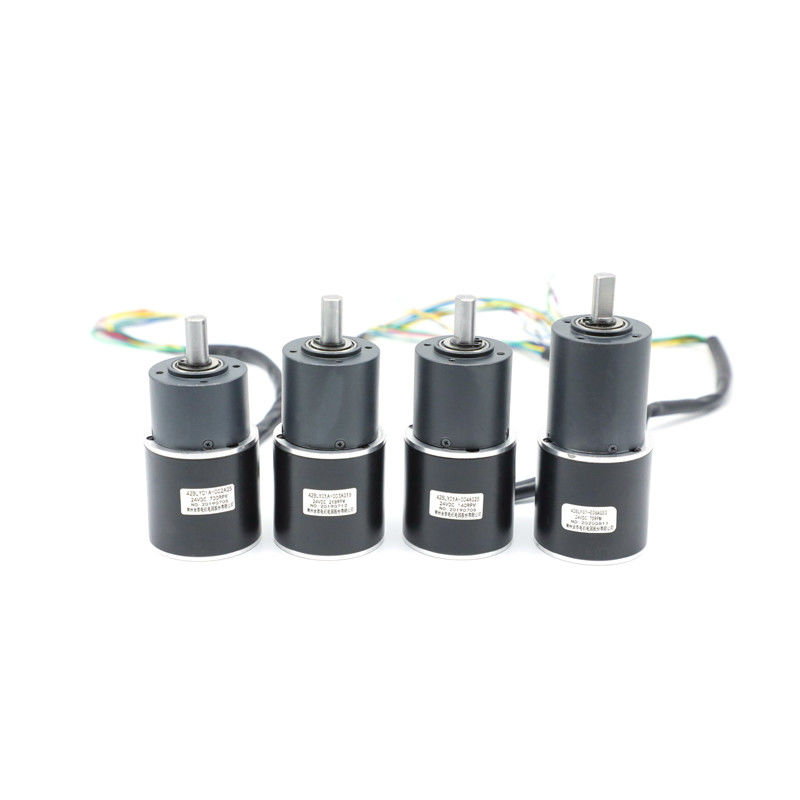

Motor sem escova da C.C. do Nema de 42MM com caixa de engrenagens

Lugar de origem China
Marca HeTai
Certificação CE ROHS ISO
Número do modelo 42BLY
Quantidade de ordem mínima 50
Preço USD
Detalhes da embalagem Caixa com a caixa interna da espuma, pálete
Tempo de entrega 25 DIAS
Termos de pagamento L/C, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 10000 PCes/mês

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
nome do produto Motor sem escova da caixa de engrenagens Ângulo de efeito hall Anglel 120° elétrico
Velocidade 3000 ajustáveis Tipo de enrolamento Estrela
Força dielétrica 600VAC 1 minuto Temperatura ambiental -20℃~+50℃
Resistência de isolação C.C. de 100MΩ Min.500VC Nível do IP IP40
Max Radial Force 15N (10mm da flange dianteira) Max Axial Force 10N
Relação de redução mínima 1/4 Relação de redução máxima 1/216
Realçar

motor do nema de 42mm

,

Baixo motor sem escova do RPM

,

motor sem escova da C.C. do torque alto de baixa velocidade

Deixe um recado
Descrição de produto

42BLY O NEMA 17 personalizou um torque mais alto do motor sem escova planetário da C.C. da caixa de engrenagens de baixa velocidade



Vantagem da caixa de engrenagens planetária

repetibilidade 1.Increased: Seus maior radial da velocidade e confiança e vigor axiais da oferta da carga, minimizando o desalinhamento da engrenagem.

precisão 2.Perfect: A maioria de estabilidade angular de gerencio melhora a precisão e a confiança do movimento.

nível de ruído 3.Lower porque há um contato mais de superfície. O rolamento é muito mais macio e os saltos são virtualmente inexistentes.

durabilidade 4.Greater: Devido a seus rigidez de torção e melhor rolamento. Assim, a maior eficiência da engrenagem e de uma operação muito mais lisa é conseguida.

bons níveis 5.Very de eficiência: Os redutores planetários oferecem a maior eficiência

transmissão do torque 6.Increased: Com mais dentes no contato, o mecanismo pode transmitir e suportar mais torque. Além, fá-lo em uma maneira mais uniforme.

versatilidade 7.Maximum: Seu mecanismo é contido em uma caixa de engrenagens cilíndrica, que possa ser instalada em quase todo o espaço.



Modelo Torque N.M Carga de Max Radial Carga axial do eixo Relação de redução Caixa de engrenagens que abriga o material Tensão (V) Poder (W) Velocidade (RPM)
42BLY01A-002AG5 0,16 ≤120N (10mm da flange dianteira)

≤80N

5:1 Metalurgia de pó 24 12 700
42BLY01A-003AG16 0,46 16:1 24 11 218
42BLY01A-004AG25 0,72 25:1 24 18 140
42BLY01A-005AG62 1,60 62:1 24 9 56

os *Products podem ser personalizados pelo pedido especial.



Especificação elétrica da PEÇA do MOTOR:

    Modelo Modelo Modelo
Especificação Unidade 42BLY01C 42BLY02 42BLY302-001
Número de fases Fase 3 3 3
Número de Polos Polos 4 4 4
Tensão avaliado VDC 24 24 24
Velocidade avaliado RPM 3000 3000 3000
Corrente avaliado 0,63 1,77 2,53
Torque avaliado N.m 0,035 0,08 0,13
Poder avaliado W 11 25 41
Torque máximo mN.m 0,105 0,24 0,39
Corrente máxima Ampères 1,9 5,3 7,6
Constante do torque N.m/A 0,054 0,045 0,051
Constante traseira do EMF V/kRPM 5,7 4,7 5,3
Comprimento de corpo milímetro 42 60 78
Peso Quilograma 0,25 0,38 0,56

os *Products podem combinar a caixa de engrenagens 36,42 milímetros



Diagrama de fiação

TABELA ELÉTRICA DA CONEXÃO

FUNÇÃO COR
+5V VERMELHO UL1007 26AWG
SALÃO A AMARELO
SALÃO B VERDE
SALÃO C AZUL
Terra PRETO
FASE A AMARELO UL3265 22AWG
FASE B VERDE
FASE C AZUL


Dimensão mecânica



Motor sem escova da C.C. do Nema de 42MM com caixa de engrenagens 0

Especificação elétrica da PEÇA da CAIXA DE ENGRENAGENS:



metalurgia de pó de 36mm

Abrigando o material Carregamento na saída Carga radial (10mm da flange) N Carga axial do eixo (N) Força do imprensa-ajuste do eixo máxima (N) Jogo radial do eixo (milímetros) Jogo empurrado do eixo (milímetros) Folga na nenhum-carga (°)
Metalurgia de pó rolamentos de luva ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Relação de redução Torque avaliado da tolerância (nanômetro) Torque momentâneo máximo da tolerância (nanômetro) Efficiency% Comprimento (milímetros) Peso (g) Número de trens de engrenagem
1/4 0,3 1,0 81% 24,8 145 1
1/5
1/16



1,2





3,5



72% 32,4 173 2
1/20
1/25
1/53



2,5



7,5 65% 41,9 213 3
1/62
1/76
1/94
1/117



Dimensão mecânica

Motor sem escova da C.C. do Nema de 42MM com caixa de engrenagens 1



36mm ligas de zinco

Abrigando o material Carregamento na saída Carga radial (10mm da flange) N Carga axial do eixo (N) Força do imprensa-ajuste do eixo máxima (N) Jogo radial do eixo (milímetros) Jogo empurrado do eixo (milímetros) Folga na nenhum-carga (°)
Liga de zinco

Poroso

rolamentos

≤45 ≤25 ≤100 ≤0.08 ≤0.4 ≤1.5



Relação de redução Torque avaliado da tolerância (nanômetro) Torque momentâneo máximo da tolerância (nanômetro) Efficiency% Comprimento (milímetros) Peso (g) Número de trens de engrenagem
1/12 0,3 1,0 81% 26,8 100 1





Dimensão mecânica

Motor sem escova da C.C. do Nema de 42MM com caixa de engrenagens 2





Para fora da metalurgia de pó do diâmetro 42mm



Abrigando o material Carregamento na saída Carga radial (10mm da flange) N Carga axial do eixo (N) Força do imprensa-ajuste do eixo máxima (N) Jogo radial do eixo (milímetros) Jogo empurrado do eixo (milímetros) Folga na nenhum-carga (°)
Metalurgia de pó rolamentos de luva ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Relação de redução Torque avaliado da tolerância (nanômetro) Torque momentâneo máximo da tolerância (nanômetro) Efficiency% Comprimento (milímetros) Peso (g) Número de trens de engrenagem
1/4 1,0 3,0 81% 32,5 170 1
1/6
1/15 4,0 12 72% 46,3 207 2
1/18
1/25
1/36
1/54

8,0



25



65%



60,1



267



3
1/65
1/90
1/112
1/155
1/216 10 30 65% 60,1 267



Dimensão mecânica

Motor sem escova da C.C. do Nema de 42MM com caixa de engrenagens 3
