Motor sem escova da caixa de engrenagens

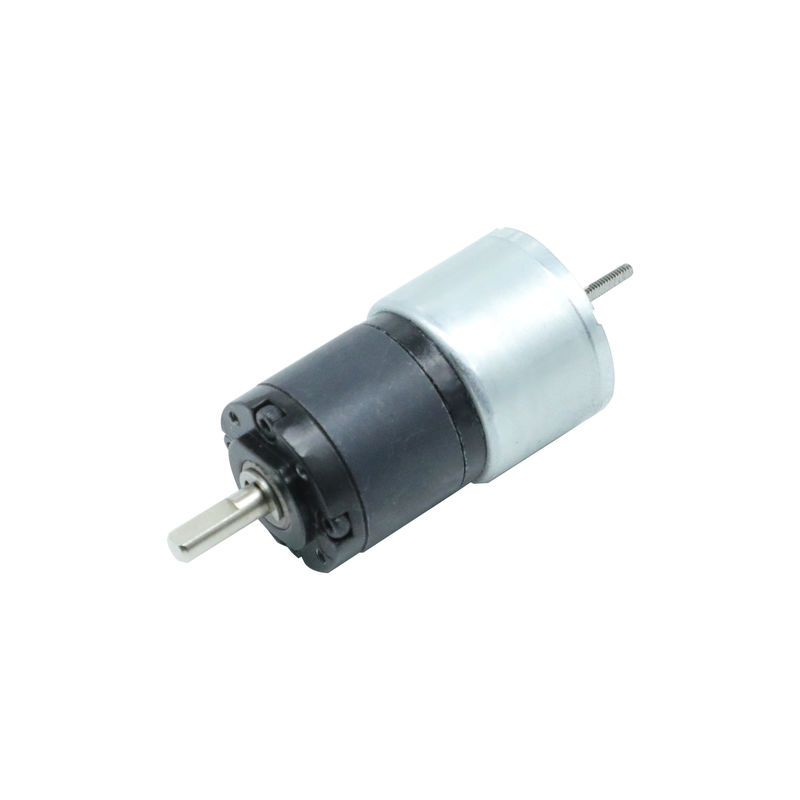

fase sem escova 0.02nm do motor 24V 8w 3 da engrenagem planetária da C.C. de 22mm

fase sem escova 0.02nm do motor 24V 8w 3 da engrenagem planetária da C.C. de 22mm

Nome da marca:	Hetai
Número do modelo:	Série 22BL201
MOQ:	50
preço:	USD
Tempo de entrega:	28-31
Condições de Pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS ISO

Nome do produto:

Motor de caixa de velocidades sem escova

Tipo de enrolamento:

Estrela

Hall Effect Angle:

Ângulo 120° elétrico

Classe de isolamento:

Temperatura ambiente:

-20℃~+50℃

Resistência de Isolamento:

C.C. de 100MΩ Min.500VC

Rigidez dielétrica:

600VAC 1 minuto

Nível de proteção:

IP40

Materiais para a caixa de engrenagens:

Metalurgia do Pó

rolamento da caixa de engrenagens:

Rolamentos porosos

Carga radial da caixa de engrenagens (10 mm do flange):

≤35N

Carga axial do eixo da caixa de engrenagens:

≤ 15N

Detalhes da embalagem:

Caixa com a caixa interna da espuma, pálete

Habilidade da fonte:

1000pcs/month

Destacar:

Motor 24V 8w da engrenagem planetária

Caixa de engrenagens sem escova

motor sem escova 22mm

Descrição do produto

Motor CC sem escovas de 22mm e 3 fases de 24V com caixa de engrenagens planetária de metalurgia do pó

A caixa de engrenagens de 22mm tem 3 estágios de relação de redução. O primeiro estágio tem relações de redução de 1:4 e 1:4,75, o torque de tolerância nominal é de 0,1 NM, máximo de 0,3 NM. O segundo estágio tem relações de redução de 1:16, 1:19, 1:22, 1:26. O torque de tolerância nominal para o estágio 2 é de 0,4 NM, torque de pico é de 1,2 NM. O terceiro estágio tem relações de redução de 1:88, 1:104, 1:121 e 1:144. O torque de tolerância nominal é de 0,8 NM, e máximo de 2,4 NM.A série 22BL é leve e economiza espaço, muito adequada para aqueles com espaço de instalação limitado.Especificação Elétrica da Parte do Motor:ModeloEspecificaçãoUnidade

22BL201-001

Número de Fases

		Fase
3	Número de Polos	Polos
8	Tensão Nominal	Dimensão Mecânica
24	Velocidade Nominal	Rpm
4800	Corrente Nominal	A
0,6	Torque Nominal	N.m
0,02	Potência Nominal	W
8,0	Torque de Pico	mN.m
0,06	Corrente de Pico	Amperes
1,8	Constante de Torque	N.m/A
0,033	Constante de Back EMF	V/kRPM
3,5	Comprimento do Corpo	mm
68	Peso	Kg
0,11	Dimensão Mecânica	*Nota: Os produtos podem ser personalizados de acordo com sua solicitação. Entre em contato conosco para mais detalhes.
*Produtos podem combinar com caixa de engrenagens de 22 mm	Diagrama de Fiação:	TABELA DE CONEXÃO ELÉTRICA

FUNÇÃO

fase sem escova 0.02nm do motor 24V 8w 3 da engrenagem planetária da C.C. de 22mm 0

COR

LARANJA

UL1061 26AWG
GND	PRETO
UL1332 28AWG	FASE A	MARROM
FASE B	BRANCO	FASE C
ROXO	+5V
VERMELHO	HALL A
AMARELO	HALL B
VERDE	HALL C
AZUL	Especificação Elétrica da Parte da Caixa de Engrenagens:
Material da carcaça	Rolamento na saída
Carga radial (10mm da flange)N	Carga axial do eixo (N)

Força máxima de ajuste de pressão do eixo (N)

Folga radial do eixo (mm)

Folga axial do eixo (mm)

Folga de engrenagem sem carga (°)

Metalurgia do pó

Poroso

rolamento

≤35

≤15

≤80

≤0,08

≤0,4

≤1,5

Relação de redução

Torque de tolerância nominal (Nm)

Torque de tolerância momentâneo máximo (Nm)

Eficiência%

Comprimento (mm)

Peso (g)	Número de trens de engrenagem	1/4	0,1	0,3	81%	13,9
29	1	1/4,75	1/16	0,4	1,2	72%
32,4
52	2	1/19	1/22	1/26	1/76	0,8
2,4
65%
43,9
73	3	1/88	1/104	1/121	1/144	Dimensão Mecânica
As vantagens de um motor sem escovas sobre motores com escovas são alta relação potência-peso, alta velocidade, controle eletrônico e baixa manutenção. Motores sem escovas encontram aplicações em locais como periféricos de computador (unidades de disco, impressoras), ferramentas elétricas portáteis e veículos que vão de aeromodelos a automóveis. Em máquinas de lavar modernas, os motores CC sem escovas permitiram a substituição de correias de borracha e caixas de engrenagens por um design de acionamento direto.
