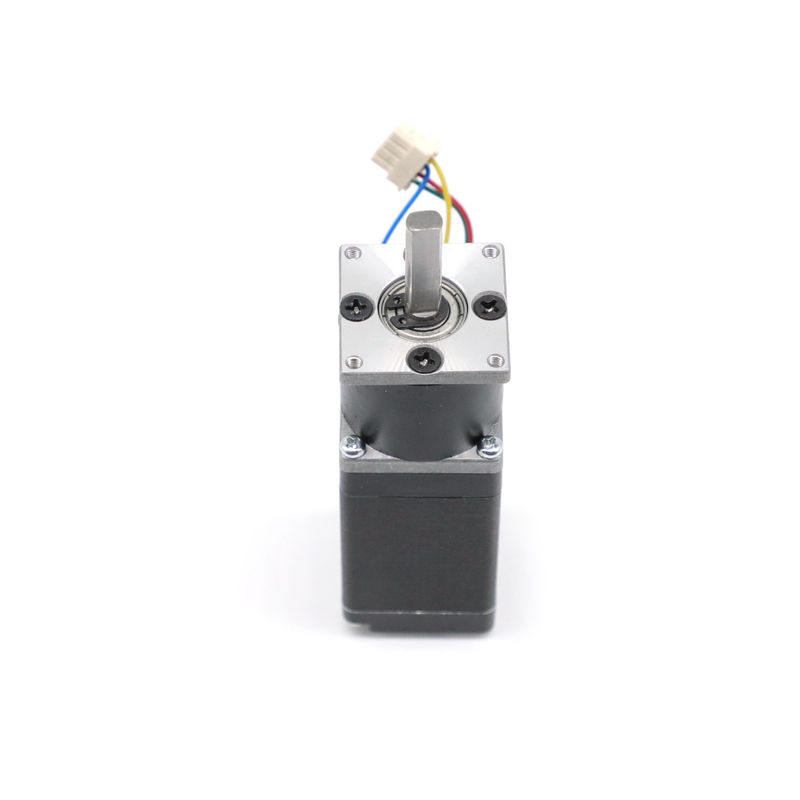

6 motor deslizante do Nema 11 do fio com redução 1 144 da caixa de engrenagens 28mm
| Lugar de origem | China |
|---|---|
| Marca | HeTai |
| Certificação | CE ROHS ISO |
| Número do modelo | 28BYGH |
| Quantidade de ordem mínima | 50 |
| Preço | USD |
| Detalhes da embalagem | Caixa com a caixa interna da espuma, pálete |
| Tempo de entrega | 25 DIAS |
| Termos de pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | 10000 PCes/mês |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| nome do produto | Motor da caixa de engrenagens do piso | Precisão da etapa | ± 5% |
|---|---|---|---|
| Elevação da temperatura | ℃ 80 máximo | Resistência de isolação | C.C. de 100MΩ Min.500VC |
| Temperatura ambiental | -20℃~+50℃ | Força dielétrica | 500VAC 1 minuto |
| Max Radial Force | 28N (20mm da flange dianteira) | Max Axial Force | 10N |
| Caixa de engrenagens apropriada | 22mm, 28mm | Material da caixa de engrenagens | Metalurgia de pó |
| Realçar | motor deslizante do nema 11 com caixa de engrenagens 28mm,motor deslizante de 28mm,Motor deslizante de 6 fios |
||
Descrição de produto
28BYGH motor deslizante do NEMA 11 com 1:144 máximo da relação de redução da caixa de engrenagens de 28mm
os *Products podem combinar a caixa de engrenagens 22.28mm
Pulverize a metalurgia que a caixa de engrenagens de 22 milímetros com rolamento poroso tem escolhas da seguinte relação de redução:
Fase 1
1/4, 1/4.75
Fase 2
1/16, 1/19, 1/22, 1/26
Fase 3
1/76, 1/88, 1/104, 1/121, 1/144
Para a caixa de engrenagens de 28mm, há 2 relações de redução que são &1:6 do 1:3 (ambos são uma fase).
Enrole por favor para baixo para ver mais detalhes sobre a caixa de engrenagens
Especificação elétrica da PEÇA do MOTOR:
| MODELO | ÂNGULO DA ETAPA (°/STEP) |
FIO DE LIGAÇÃO (NÃO) |
TENSÃO (v) |
CORRENTE (A/PHASE) |
RESISTÊNCIA (Ω/PHASE) |
INDUTÂNCIA (MH/PHASE) |
GUARDANDO O TORQUE (G.CM) |
ALTURA DO MOTOR L (MILÍMETRO) |
PESO DO MOTOR (Quilograma) |
|---|---|---|---|---|---|---|---|---|---|
| 28BYGH102-01 | 1,8 | 4 | 3,90 | 0,67 | 6,3 | 3,2 | 600 | 32 | 0,11 |
| 28BYGH105-01 | 6 | 3,1 | 0,95 | 3,3 | 1,0 | 430 | 32 | 0,11 | |
| 28BYGH301 | 4 | 4,56 | 0,67 | 6,8 | 4,9 | 950 | 45 | 0,17 | |
| 28BYGH303 | 6 | 3,40 | 0,95 | 3,4 | 1,0 | 750 | 45 | 0,14 | |
| 28BYGH501 | 4 | 8,04 | 0,67 | 12,0 | 7,2 | 1200 | 51 | 0,19 | |
| 28BYGH502 | 6 | 3,80 | 0,95 | 4,0 | 1,3 | 900 | 51 | 0,20 |
os *Products podem ser personalizados pelo pedido especial.
Dimensão mecânica
Diagrama de fiação
Especificação elétrica da PEÇA da CAIXA DE ENGRENAGENS:
Para fora do diâmetro 22mm
| Abrigando o material | Carregamento na saída | Carga radial (10mm da flange) N | Carga axial do eixo (N) | Força do imprensa-ajuste do eixo máxima (N) | Jogo radial do eixo (milímetros) | Jogo empurrado do eixo (milímetros) | Folga na nenhum-carga (°) |
| Metalurgia de pó |
Poroso rolamento |
≤35 | ≤15 | ≤80 | ≤0.08 | ≤0.4 | ≤1.5 |
| Relação de redução | Torque avaliado da tolerância (nanômetro) | Torque momentâneo máximo da tolerância (nanômetro) | Efficiency% | Comprimento (milímetros) | Peso (g) | Número de trens de engrenagem |
| 1/4 | 0,1 | 0,3 | 81% | 13,9 | 29 | 1 |
| 1/4.75 | ||||||
| 1/16 | 0,4 | 1,2 | 72% | 32,4 | 52 | 2 |
| 1/19 | ||||||
| 1/22 | ||||||
| 1/26 | ||||||
| 1/76 | 0,8 | 2,5 | 65% | 43,9 | 73 | 3 |
| 1/88 | ||||||
| 1/104 | ||||||
| 1/121 | ||||||
| 1/144 |
Dimensão mecânica
Para fora do diâmetro 28mm
| Abrigando o material | Carregamento na saída | Carga radial (10mm da flange) N | Carga axial do eixo (N) | Força do imprensa-ajuste do eixo máxima (N) | Jogo radial do eixo (milímetros) | Jogo empurrado do eixo (milímetros) | Folga na nenhum-carga (°) |
| Metalurgia de pó | rolamento de luva | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Relação de redução | Torque avaliado da tolerância (nanômetro) | Torque momentâneo máximo da tolerância (nanômetro) | Efficiency% | Comprimento (milímetros) | Peso (g) | Número de trens de engrenagem |
| 1/3 | 0,2 | 0,6 | 81% | 28,5 | 105 | 1 |
| 1/6 |
Dimensão mecânica
