Controlador integrado Module do motor deslizante do NEMA 17 relação paralela de 2 fases

Controlador integrado Module do motor deslizante do NEMA 17 relação paralela de 2 fases

Nome da marca:	Hetai
Número do modelo:	HTD421
MOQ:	50
preço:	USD
Tempo de entrega:	28-31
Condições de Pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

nome do produto:

Motorista do motor de piso

Fonte de alimentação:

3.3V-5V ou 12V-24V

Corrente do motor da saída:

Pico 2A

temperatura de trabalho:

0℃~+40℃

Storagetemperature:

-10℃~70℃

Conduza o método:

Controle atual constante de PWM

subdivisão opcional:

Microstep 1/2/4/8/16/32

comprimento:

34/40/48/60mm

Detalhes da embalagem:

Caixa com a caixa interna da espuma, pálete

Habilidade da fonte:

10000 PCes/mês

Destacar:

Motorista integrado do motor deslizante

motorista do motor deslizante do nema 17

Controlador do motor deslizante do Nema 17

Descrição do produto

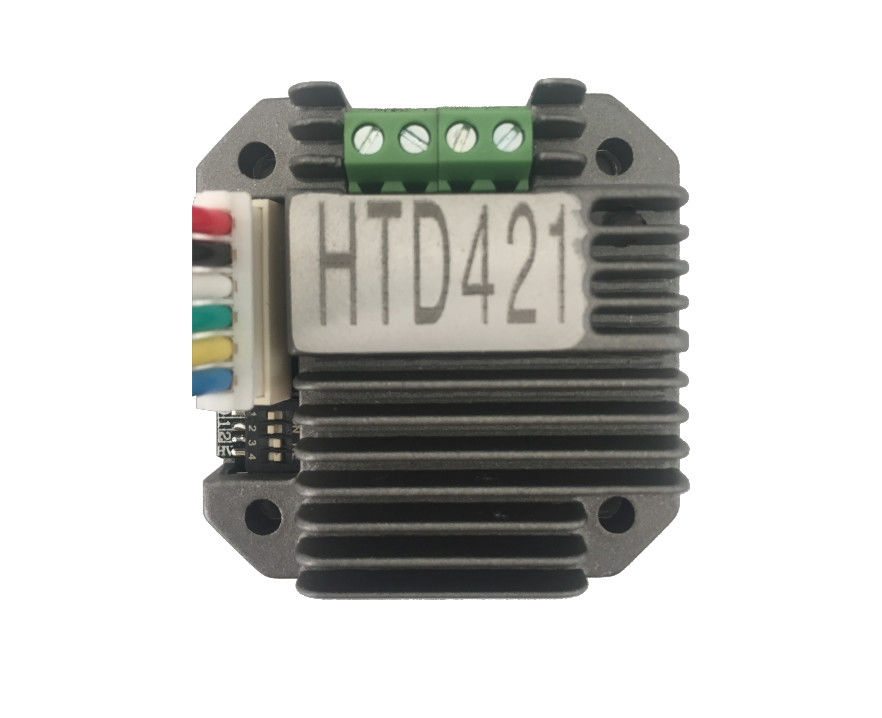

HTD421 motorista Integrated Driver da relação paralela de 2 fases para o motor deslizante do NEMA 17

Característica do produto

O projeto diminuto, a instalação conveniente, pode ser integrado com os 42 motores deslizantes

- alojamento incluido Calor-dissipado do alumínio de molde

- Meia corrente automática quando parou de correr

- Isolamento fotoelétrico da relação paralela, compatíveis de alta velocidade com os níveis 2A da lógica 3.3-5V e 12-24V continuamente ajustáveis

- Microstep 1/2/4/8/16/32 de subdivisão opcional

Parâmetro do produto

FONTE DE ALIMENTAÇÃO		A C.C. 12V-DC 35V/2A, C.C. 24V é recomendada
Relação paralela	VCC	Fonte de alimentação. Seleção 3.3V-5V ou 12V-24V do interruptor de MERGULHO
	DIR	0V ou VCC. Atual: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V
	STP	0V ou VCC. Atual: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V Frequência 0-20KHz
	EN	0V ou VCC. Atual: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V Frequência 0-20KHz

Corrente do motor da saída	Pico 2A (máximo monofásico), uso real 0-2A ajustável
Método da movimentação	Controle atual constante de PWM
Subdivisão da movimentação	Seleção de ajuste 1 do interruptor do MERGULHO, 2, 4, 8, 16, 32
Resistência de isolação	> 100M- na temperatura e na pressão normais
Força dielétrica	0.5KV, 1 minuto na temperatura normal e pressão
Proteção	Conexão reversa entrada, sobrecarga, superaquecimento da movimentação, sobrecarga da movimentação

O motorista tem a mesmos posição e tamanho do furo que o motor 42 deslizante.

Relação elétrica

Dimensão do mergulhador

Fiação

Diagrama da instalação do motorista

Vantagem do produto

As vantagens dos motores integrados incluem a facilidade da disposição, complexidade reduzida da fiação, uma instalação e uma construção mais rápida do sistema, e uma compatibilidade do motorista do motor. Além, uma unidade integrada com um sistema de controlo integrado é fornecida igualmente.

Os benefícios do motor e as unidades de movimentação integrados incluem a facilidade da aplicação, complexidade reduzida da fiação, uma instalação e uma construção mais rápida de um sistema, e compatibilidade garantida da motor-movimentação. Adicionalmente, as unidades integradas que incorporam sistemas em uma microplaqueta (SoC) estão igualmente disponíveis.
