Motor deslizante da caixa de engrenagens

elevada precisão planetária 9.6V do Nema 23 da caixa de engrenagens do motor deslizante de 10kgcm 57mm

elevada precisão planetária 9.6V do Nema 23 da caixa de engrenagens do motor deslizante de 10kgcm 57mm

Nome da marca:	HeTai
Número do modelo:	Série 57BYGH
MOQ:	50
preço:	USD
Tempo de entrega:	25 DIAS
Condições de Pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS ISO

Nome do produto:

Motor da caixa de velocidades a passo

Precisão da etapa:

± 5%

Aumento de temperatura:

℃ 80 máximo

Resistência de Isolamento:

C.C. de 100MΩ Min.500VC

Temperatura ambiente:

-20℃~+50℃

Rigidez dielétrica:

500VAC 1 minuto

Materiais para a caixa de engrenagens:

Metalurgia do Pó

Rolamentos em saída:

Rolamento de luva

Tensão nominal:

6.9V

Resistência:

9,6Ω/FASE

Detalhes da embalagem:

Caixa com a caixa interna da espuma, pálete

Habilidade da fonte:

10000 PCes/mês

Destacar:

caixa de engrenagens planetária 9.6V do nema 23

Caixa de engrenagens planetária 9.6V do Nema

Caixa de engrenagens para o motor deslizante do Nema 23

Descrição do produto

57BYGH Motor de passo NEMA 23 de alta precisão 9.6V com caixa de engrenagens redutora de velocidade planetária

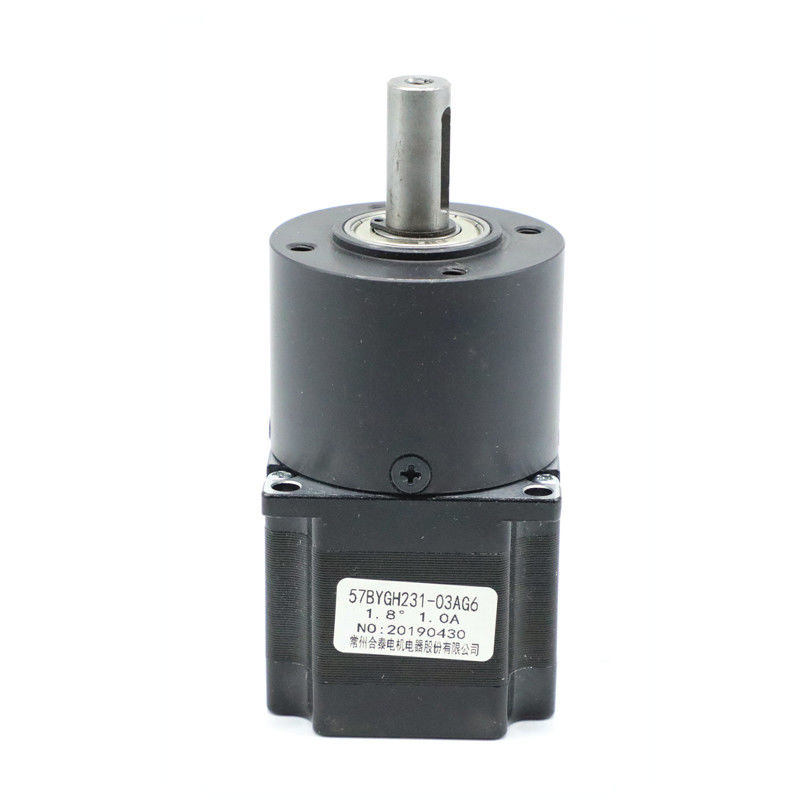

O 57BYGH231-03AG6 consiste em um motor de passo de 2 fases de 57mm e uma caixa de engrenagens planetária de 56mm. O material da carcaça da caixa de engrenagens de 56mm é metalurgia do pó. A folga radial do eixo é de até 0,03mm, e a folga axial do eixo é de até 0,1. A folga sem carga é de até 1,5 °.Para a mesma capacidade de carga, nossa caixa de engrenagens planetária de metalurgia do pó tem uma vida útil maior do que as caixas de engrenagens tradicionais. Os aspectos chave são melhorar a eficiência e a confiabilidade em qualquer sistema mecânico.

Especificação Elétrica

Diâmetro externo 56mm

°/PASSO	1.8	TENSÃO NOMINAL
V	9.6	INDUTÂNCIA
A/FASE	1.0	RESISTÊNCIA
Ω/FASE	9.6	INDUTÂNCIA
mH/FASE	20	TORQUE DE RETENÇÃO
kg.cm	10	CLASSE DE ISOLAMENTO
B		*Os produtos podem ser personalizados mediante solicitação especial.

Diagrama de Fiação

Dimensão Mecânica

Com base em todas essas vantagens, nossa empresa é especializada na produção de motores de passo híbridos, motores sem escovas DC, servomotores, motores com caixa de engrenagens e assim por diante. Os produtos são aplicados em robôs, máquinas de embalagem, máquinas têxteis, instrumentos médicos, máquinas de impressão, equipamentos de logística inteligente... A Hetai também envia seus produtos para os EUA, Europa, Sudeste Asiático e toda a China.

Especificação ElétricaDiâmetro externo 56mm

Metalurgia do pómancal de deslizamento

Rolamento na saída	Carga radial (10mm da flange)N	Carga axial do eixo (N)	Força máxima de ajuste de pressão do eixo (N)	Folga radial do eixo (mm)	Folga axial do eixo (mm)	Folga sem carga (°)	Metalurgia do pó
mancal de deslizamento	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5	Relação de redução

Torque de tolerância nominal (Nm)	Torque máximo de tolerância momentânea (Nm)	Eficiência%	Comprimento	L (mm) Peso (g)	Número de trens de engrenagem	1/4
2.0	6.0	81%	41.3	491	1	1/6
1/15
8.0	25	72%	59.6	700	2	1/66
1/26
1/47
16	50	72%	59.6	700	2	1/66
Dimensão Mecânica

elevada precisão planetária 9.6V do Nema 23 da caixa de engrenagens do motor deslizante de 10kgcm 57mm 2

Ao ter um arranjo diferente da engrenagem solar e das engrenagens planetárias, alto torque de saída e ampla relação de velocidade são alcançados. Além disso, as caixas de engrenagens planetárias têm menor inércia e alta transmissão de torque. Todos esses são aspectos chave que garantem a eficiência.

A capacidade de variar com precisão o grau de potência e velocidade torna as caixas de engrenagens planetárias adequadas para muitas aplicações especiais, como turbinas eólicas, motores de combustão interna e assim por diante.
