Motor sem escova da caixa de engrenagens

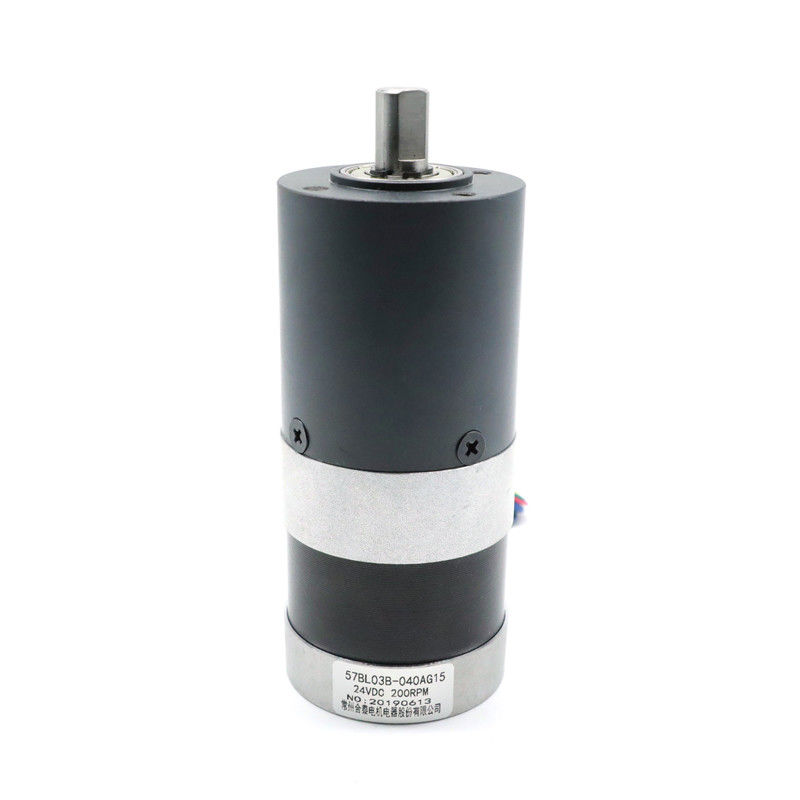

Caixa de engrenagens planetária sem escova 2 nanômetro 57BL03B do Nema 23 do motor da C.C. de Bldc

Caixa de engrenagens planetária sem escova 2 nanômetro 57BL03B do Nema 23 do motor da C.C. de Bldc

Nome da marca:	Hetai
Número do modelo:	Série 57BL03B
MOQ:	50
preço:	USD
Tempo de entrega:	28-31
Condições de Pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS ISO

Nome do produto:

Motor de caixa de velocidades sem escova

Tipo de enrolamento:

Estrela

Hall Effect Angle:

Ângulo 120° elétrico

Classe de isolamento:

Temperatura ambiente:

-20℃~+50℃

Resistência de Isolamento:

C.C. de 100MΩ Min.500VC

Rigidez dielétrica:

600VAC 1 minuto

Nível de proteção:

IP40

Torque de tolerância nominal:

8 Nm

Número de engrenagens:

Detalhes da embalagem:

Caixa com a caixa interna da espuma, pálete

Habilidade da fonte:

5000pcs/month

Destacar:

Nema sem escova 23 do motor da C.C. de 57BL03B Bldc

Caixa de engrenagens planetária 57BL03B do Nema 23

57BL03B caixa de engrenagens planetária do Nema 23

Descrição do produto

57BL03B-040AG15 NEMA 23 baixo ruído 2 N.m motor com caixa de engrenagens planetária sem escovas

Modelo	Temperatura Ambiente	Relação de Redução	Material da Carcaça da Caixa de Engrenagens	Rolamento na saída
57BL03B-039AG6	-20°C-50°C	6:1	Metalurgia do pó	Rolamento de Esferas
57BL03B-040AG15	-20°C-50°C	15:1	Metalurgia do pó	Rolamento de Esferas
57BL03B-041AG26	-20°C-50°C	26:1	Metalurgia do pó	Rolamento de Esferas

Especificação Elétrica

		Modelo
Modelo do Fabricante		57BL03B-040AG15
Número de Fases	Fase	3
Número de Polos	Polos	4
Resistência Linha a Linha	OHMS	0.8
Tensão Nominal	VDC	24
Velocidade sem Carga	RPM	4000
Corrente sem Carga	Amps	0.6
Velocidade Nominal	Rpm	3000±200
Corrente Nominal	A	0.6
Torque Nominal	N.m	0.18
Potência Nominal	W	57
Torque de Pico	N.m	0.54
Constante de Torque	N.m/A	0.057
Constante de FEM de Contratensão	V/kRPM	5.9
Comprimento do Corpo	mm	56.5
Peso	Kg	0.56
ESPECIFICAÇÕES DO MOTOR COM ENGRENAGEM PLANETÁRIA
NominalTorque	N.m	1.9
Velocidade Nominal	Rpm	200±10%
RAZÃO		15:1

*Produtos podem ser personalizados mediante solicitação especial.

Diagrama de Fiação

FUNÇÃO	COR
+5V	VERMELHO	UL1007 26AWG
HALL A	AMARELO
HALLB	VERDE
HALLC	AZUL
GND	PRETO
FASE A	AMARELO	UL1015 22AWG
FASE B	VERDE
FASE C	AZUL

Dimensão Mecânica

Caixa de engrenagens planetária sem escova 2 nanômetro 57BL03B do Nema 23 do motor da C.C. de Bldc 0

Diâmetro externo 56mmMetalurgia do pó

Material da carcaça	Rolamento na saída	Carga radial (10mm da flange)N	Carga axial do eixo (N)	Força máxima de ajuste de pressão do eixo (N)	Folga radial do eixo (mm)	Folga de empuxo do eixo (mm)	Folga (backlash) sem carga (°)
Metalurgia do pó	rolamentos de luva	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Relação de redução	Torque nominal de tolerância (Nm)	Torque máximo momentâneo de tolerância (Nm)	Eficiência%	Comprimento L (mm)	Peso (g)	Número de conjuntos de engrenagens
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Dimensão Mecânica

Caixa de engrenagens planetária sem escova 2 nanômetro 57BL03B do Nema 23 do motor da C.C. de Bldc 1

As engrenagens planetárias são ligeiramente mais caras em comparação com as engrenagens tradicionais. No entanto, elas garantem um alto ROI.

O design é bastante complexo, embora sejam eficientes e ainda fáceis de manter.

Com isso, você pode ver que a caixa de engrenagens planetária tem muitas vantagens.
