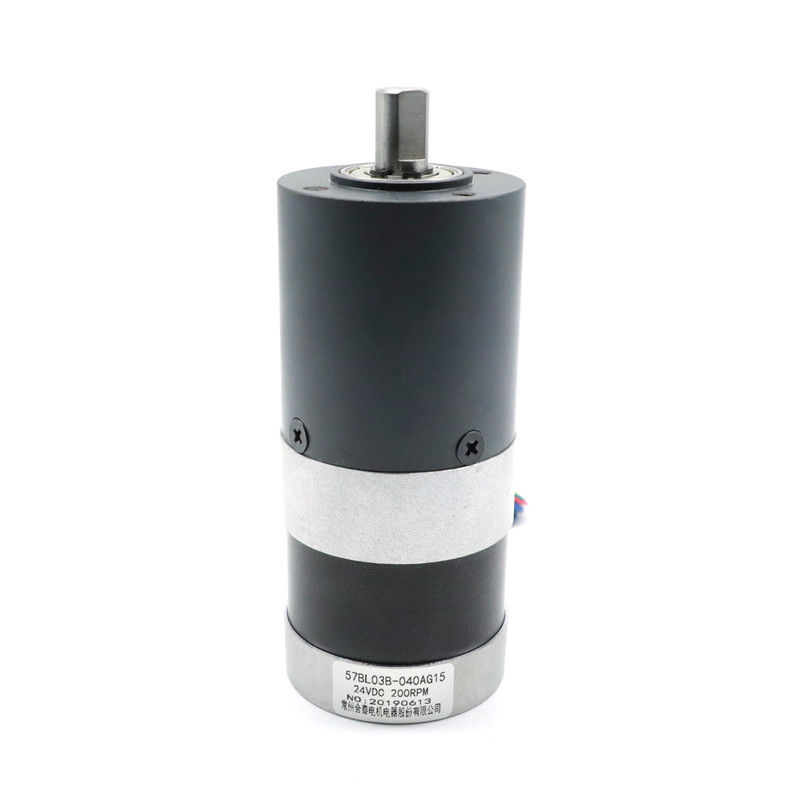

Caixa de engrenagens planetária 2 nanômetro 57BL03B 040AG15 do Nema 23 sem escova do motor da C.C. de Bldc

Caixa de engrenagens planetária 2 nanômetro 57BL03B 040AG15 do Nema 23 sem escova do motor da C.C. de Bldc

Nome da marca:	Hetai
Número do modelo:	57BL03B-040AG15
MOQ:	50
preço:	USD
Tempo de entrega:	28-31
Condições de Pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS ISO

Nome do produto:

Motor sem escova da caixa de engrenagens

Tipo de enrolamento:

Estrela

Ângulo de efeito hall:

Ângulo 120° elétrico

Classe da isolação:

Temperatura ambiental:

-20℃~+50℃

Resistência de isolação:

C.C. de 100MΩ Min.500VC

Força dielétrica:

600VAC 1 minuto

Nível da proteção:

Torque avaliado da tolerância:

8 N.m

Número de trens de engrenagem:

Detalhes da embalagem:

Caixa com a caixa interna da espuma, pálete

Habilidade da fonte:

5000pcs/month

Destacar:

Nema sem escova 23 do motor da C.C. de 57BL03B Bldc

Caixa de engrenagens planetária 57BL03B do Nema 23

57BL03B caixa de engrenagens planetária do Nema 23

Descrição do produto

57BL03B-040AG15 motor planetário de baixo nível de ruído da caixa de engrenagens do NEMA 23 2 N.m sem escova

Modelo	Temperatura ambiental	Relação de redução	Caixa de engrenagens que abriga o material	Carregamento na saída
57BL03B-039AG6	-20℃-50℃	6:1	Metalurgia de pó	Rolamento de esferas
57BL03B-040AG15	-20℃-50℃	15:1	Metalurgia de pó	Rolamento de esferas
57BL03B-041AG26	-20℃-50℃	26:1	Metalurgia de pó	Rolamento de esferas

Especificação elétrica

		Modelo
Modelo da fabricação		57BL03B-040AG15
Número de fases	Fase	3
Número de Polos	Polos	4
Resistência fase à fase	OHMS	0,8
Tensão nominal	VDC	24
Nenhuma velocidade da carga	RPM	4000
Nenhuma corrente da carga	Ampères	0,6
Velocidade avaliado	RPM	3000±200
Corrente avaliado		0,6
Torque avaliado	N.m	0,18
Poder avaliado	W	57
Torque máximo	N.m	0,54
Constante do torque	N.m/A	0,057
Constante traseira do EMF	V/kRPM	5,9
Comprimento de corpo	milímetro	56,5
Peso	Quilograma	0,56
ESPECIFICAÇÕES DO MOTOR COM ENGRENAGEM PLANETÁRIA
Torque avaliado	N.m	1,9
Velocidade avaliado	RPM	200±10%
RELAÇÃO		15:1

os *Products podem ser personalizados pelo pedido especial.

Diagrama de fiação

FUNÇÃO	COR
+5V	VERMELHO	UL1007 26AWG
SALÃO A	AMARELO
HALLB	VERDE
HALLC	AZUL
Terra	PRETO
FASE A	AMARELO	UL1015 22AWG
FASE B	VERDE
FASE C	AZUL

Dimensão mecânica

Caixa de engrenagens planetária 2 nanômetro 57BL03B 040AG15 do Nema 23 sem escova do motor da C.C. de Bldc 0

Para fora da metalurgia de pó do diâmetro 56mm

Abrigando o material	Carregamento na saída	Carga radial (10mm da flange) N	Carga axial do eixo (N)	Força do imprensa-ajuste do eixo máxima (N)	Jogo radial do eixo (milímetros)	Jogo empurrado do eixo (milímetros)	Folga na nenhum-carga (°)
Metalurgia de pó	rolamentos de luva	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Relação de redução	Torque avaliado da tolerância (nanômetro)	Torque momentâneo máximo da tolerância (nanômetro)	Efficiency%	Comprimento L (milímetro)	Peso (g)	Número de trens de engrenagem
1/4	2,0	6,0	81%	41,3	491	1
1/6
1/15	8,0	25	72%	59,6	700	2
1/18
1/26
1/47	16	50	72%	59,6	700	2
1/66

Dimensão mecânica

Caixa de engrenagens planetária 2 nanômetro 57BL03B 040AG15 do Nema 23 sem escova do motor da C.C. de Bldc 1

As engrenagens planetárias são levemente caras comparadas às engrenagens tradicionais. Contudo, garantem um ROI alto.

O projeto é mil que bastante complexo são eficientes e ainda fácil manter.

Disto, você pode ver que a caixa de engrenagens planetária tem muitas vantagens.
