redução planetária 700 RPM 0.12nm 42bly01a 002ag5 da caixa de engrenagens do Nema 17 de 42mm
| Lugar de origem | China |
|---|---|
| Marca | Hetai |
| Certificação | CE ROHS ISO |
| Número do modelo | 42BLY01A-002AG5 |
| Quantidade de ordem mínima | 50 |
| Preço | USD |
| Detalhes da embalagem | Caixa com a caixa interna da espuma, pálete |
| Tempo de entrega | 28-31 |
| Termos de pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | 5000pcs/month |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Nome do produto | Motor sem escova da caixa de engrenagens | Tipo de enrolamento | Estrela |
|---|---|---|---|
| Ângulo de efeito hall | Ângulo 120° elétrico | Classe da isolação | B |
| Temperatura ambiental | -20℃~+50℃ | Resistência de isolação | C.C. de 100MΩ Min.500VC |
| Força dielétrica | 600VAC 1 minuto | Número de fases | 3 |
| Folga na nenhum-carga (°) | ≤1.5 | Nível da proteção | IP40 |
| Realçar | caixa de engrenagens 42bly01a da redução do nema 17,caixa de engrenagens 42bly01a 002ag5 do nema 17,nema 17 com caixa de engrenagens 42bly01a 002ag5 |
||
Descrição de produto

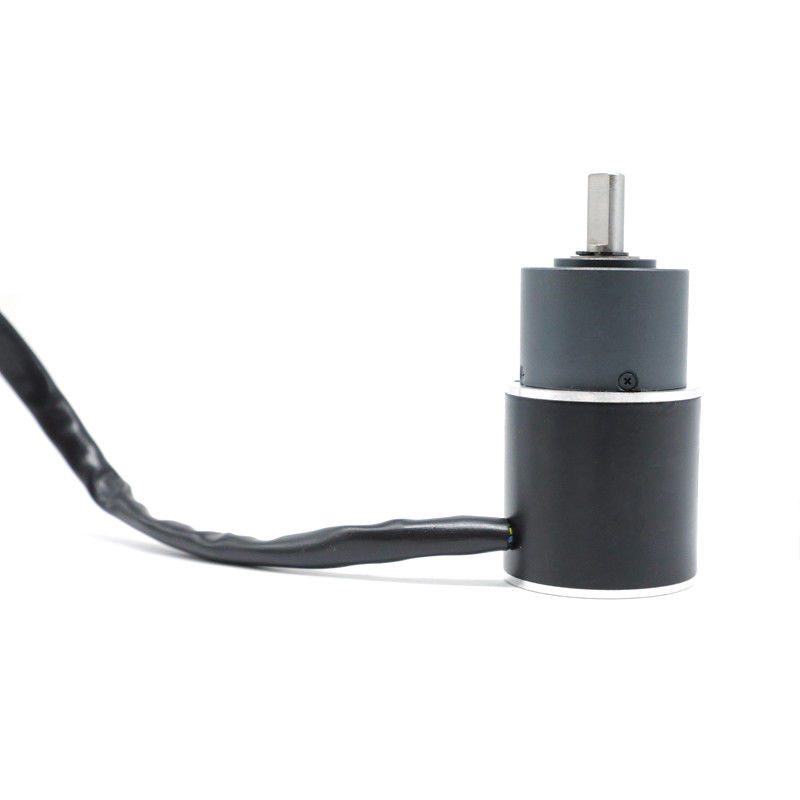

42BLY01A-002AG5 motor sem escova do NEMA 17 com caixa de engrenagens planetária 700 RPM
O motor 42BLY01A com a caixa de engrenagens planetária da metalurgia de pó 36mm, o torque total da saída é 0,16 nanômetros, velocidade 700RPM, e 12 W. se você precisa um torque mais alto, você pode escolher uma relação de redução mais alta. Você pode escolher de 3 níveis de relação de redução, que nós igualmente chamamos o número de trens de engrenagem. A relação da primeira fase é consiste em 1/4 e em 1/5. A segunda etapa tem relações de 1/16, 1/20, 1/25. Quando a terceira fase tiver 1/53, 1/62, 1/76, 1/94, 1/117. Uma relação de redução mais alta conduzirá a uma mais baixa velocidade e a um torque mais alto.
Especificação elétrica
| Peça do motor | ||
| Modelo da fabricação | 42BLY01A-002AG5 | |
| Número de fases | Fase | 3 |
| Número de Polos | Polos | 4 |
| Resistência fase à fase | OHMS | 5 |
| Tensão nominal | VDC | 24 |
| Nenhuma velocidade da carga | RPM | 4800 |
| Nenhuma corrente da carga | Ampères | 0,25 |
| Velocidade avaliado | RPM | 3500±200 |
| Torque avaliado | N.m | 0,04 |
| Torque máximo | N.m | 0,12 |
| Constante do torque | N.m/A | 0,043 |
| Constante traseira do EMF | V/kRPM | 4,4 |
| Comprimento de corpo | milímetro | 42 |
| Peso | Quilograma | 0,3 |
| ESPECIFICAÇÕES COM ENGRENAGEM PLANETÁRIA | ||
| Torque avaliado | N.m | 0,16 |
| Velocidade avaliado | RPM | 700±10% |
| Poder avaliado | W | 12 |
| RELAÇÃO | 5:1 | |
os *Products podem ser personalizados pelo pedido especial.
Diagrama de fiação
| FUNÇÃO | COR | |
| +5V | VERMELHO | UL1007 26AWG |
| SALÃO A | AMARELO | |
| HALLB | VERDE | |
| HALLC | AZUL | |
| Terra | PRETO | |
| FASE A | AMARELO | UL3265 22AWG |
| FASE B | VERDE | |
| FASE C | AZUL |
Dimensão mecânica
Especificação elétrica da PEÇA da CAIXA DE ENGRENAGENS:
metalurgia de pó de 36mm
| Abrigando o material | Carregamento na saída | Carga radial (10mm da flange) N | Carga axial do eixo (N) | Força do imprensa-ajuste do eixo máxima (N) | Jogo radial do eixo (milímetros) | Jogo empurrado do eixo (milímetros) | Folga na nenhum-carga (°) |
| Metalurgia de pó | rolamentos de luva | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Relação de redução | Torque avaliado da tolerância (nanômetro) | Torque momentâneo máximo da tolerância (nanômetro) | Efficiency% | Comprimento (milímetros) | Peso (g) | Número de trens de engrenagem |
| 1/4 | 0,3 | 1,0 | 81% | 24,8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1,2 | 3,5 | 72% | 32,4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2,5 | 7,5 | 65% | 41,9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Imprensa-ajuste
Conjunto da caixa de engrenagens
