Motor sem escova da caixa de engrenagens

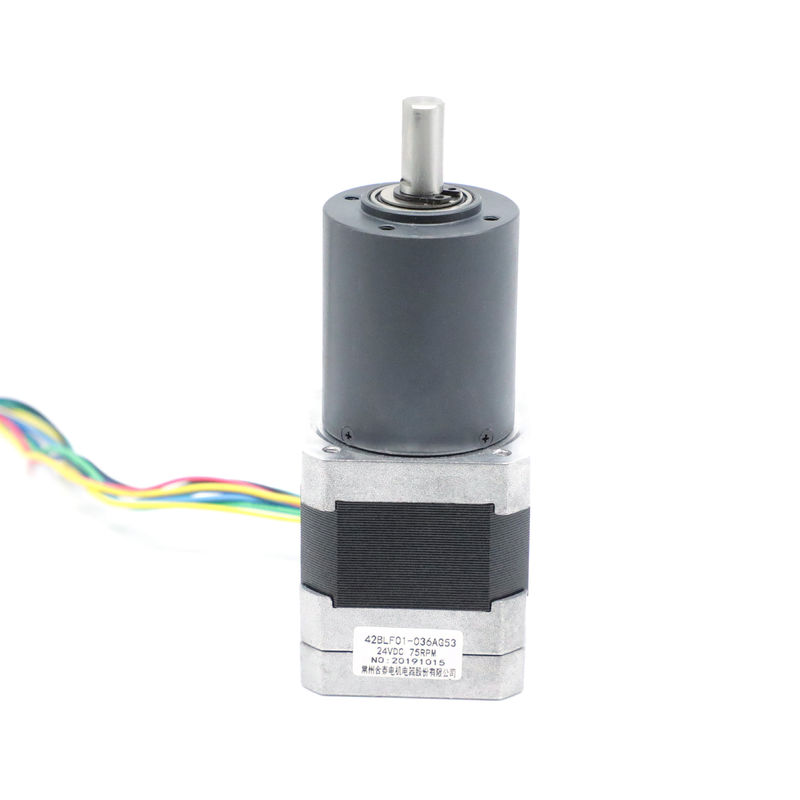

Motor sem escova da micro caixa de engrenagens do NEMA 17 com redutor de velocidade 75 RPM

Motor sem escova da micro caixa de engrenagens do NEMA 17 com redutor de velocidade 75 RPM

Nome da marca:	Hetai
Número do modelo:	Série 42BLF01
MOQ:	50
preço:	USD
Tempo de entrega:	28-31
Condições de Pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS ISO

Nome do produto:

Motor de caixa de velocidades sem escova

Tipo de enrolamento:

Estrela

Hall Effect Angle:

Ângulo 120° elétrico

Classe de isolamento:

Temperatura ambiente:

-20℃~+50℃

Resistência de Isolamento:

C.C. de 100MΩ Min.500VC

Rigidez dielétrica:

600VAC 1 minuto

Velocidade nominal:

75±10%RPM

Torque nominal:

2,17 nm

Nível de proteção:

IP40

Detalhes da embalagem:

Caixa com a caixa interna da espuma, pálete

Habilidade da fonte:

5000pcs/month

Destacar:

motor sem escova da engrenagem planetária

Motor sem escova da micro caixa de engrenagens do NEMA 17

Motor sem escova da engrenagem planetária da C.C.

Descrição do produto

Motor DC sem escovas NEMA 17 com redutor de velocidade de engrenagem de metalurgia do pó de 75 RPM

Modelo	Temperatura Ambiente	Relação de Redução	Material da Carcaça da Caixa de Engrenagens	Rolamento na saída	Tensão(V)	Potência(W)	Velocidade(RPM)
42BLF01-023AG13	-20°C-50°C	13:1	Metalurgia do pó	Rolamento de Esferas	24	19	308
42BLF01-027AG16	-20°C-50°C	16:1	Metalurgia do pó	Rolamento de Esferas	24	19	250
42BLF01-035AG25	-20°C-50°C	25:1	Metalurgia do pó	Rolamento de Esferas	24	17	160
42BLF01-036AG53	-20°C-50°C	53:1	Metalurgia do pó	Rolamento de Esferas	24	17	75

Aplicações de Caixa de Engrenagens Planetárias

Além de usos para transmissões em veículos, as caixas de engrenagens planetárias são usadas em várias indústrias para diferentes aplicações. Elas oferecem alta precisão e alta relação torque-volume, tornando-as adequadas para aplicações que envolvem; aumento de torque, redução de velocidade, posicionamento preciso e controle de máquinas reprodutíveis.

Especificação Elétrica:

		Modelo
Modelo do Fabricante		42BLF01-036AG53
Número de Fases	Fase	3
Número de Polos	Polos	8
Resistência Linha a Linha	OHMS	2.2
Tensão Nominal	VDC	24
Velocidade sem Carga	RPM	5000±10%
Corrente sem Carga	Amperes	0.5
Velocidade Nominal	Rpm	4000±10%
Corrente Nominal	A	0.5
Torque Nominal	N.m	0.063
Potência Nominal	W	26
Torque de Pico	N.m	0.063
Corrente de Pico	Amperes	0.5
Constante de Torque	N.m/A	0.046
Constante de Força Contra-Eletromotriz	V/kRPM	4.8
Comprimento do Corpo	mm	47
Peso	Kg	0.30
ESPECIFICAÇÕES DO MOTOR COM ENGRENAGEM PLANETÁRIA
Nominal Torque	N.m	2.17
Velocidade Nominal	Rpm	75±10%
RAZÃO		53:1

*Produtos podem ser personalizados mediante solicitação especial.

Diagrama de Fiação

FUNÇÃO	COR
+5V	VERMELHO	UL1007 26AWG
HALL A	AMARELO
HALLB	VERDE
HALLC	AZUL
GND	PRETO
FASE A	AMARELO	UL3265 22AWG
FASE B	VERDE
FASE C	AZUL

Dimensão Mecânica

Motor sem escova da micro caixa de engrenagens do NEMA 17 com redutor de velocidade 75 RPM 0

36mm Metalurgia do pó

Material da carcaça	Rolamento na saída	Carga radial (10mm da flange)N	Carga axial do eixo (N)	Força máxima de encaixe do eixo (N)	Folga radial do eixo (mm)	Folga axial do eixo (mm)	Folga de engrenagem sem carga (°)
Metalurgia do pó	rolamentos de luva	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Relação de redução	Torque de tolerância nominal (Nm)	Torque máximo de tolerância momentânea (Nm)	Eficiência%	Comprimento (mm)	Peso(g)	Número de trens de engrenagem
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Aplicações incluindo

Trações de roda

Trações de esteira

Transportadores

Trações de giro

Trações de guincho

Mistura

Trações de guincho

Bombas

Injetores de tubos enrolados

Trações de broca e perfuração

Trações de cabeça de corte
