Motor sem escova da caixa de engrenagens

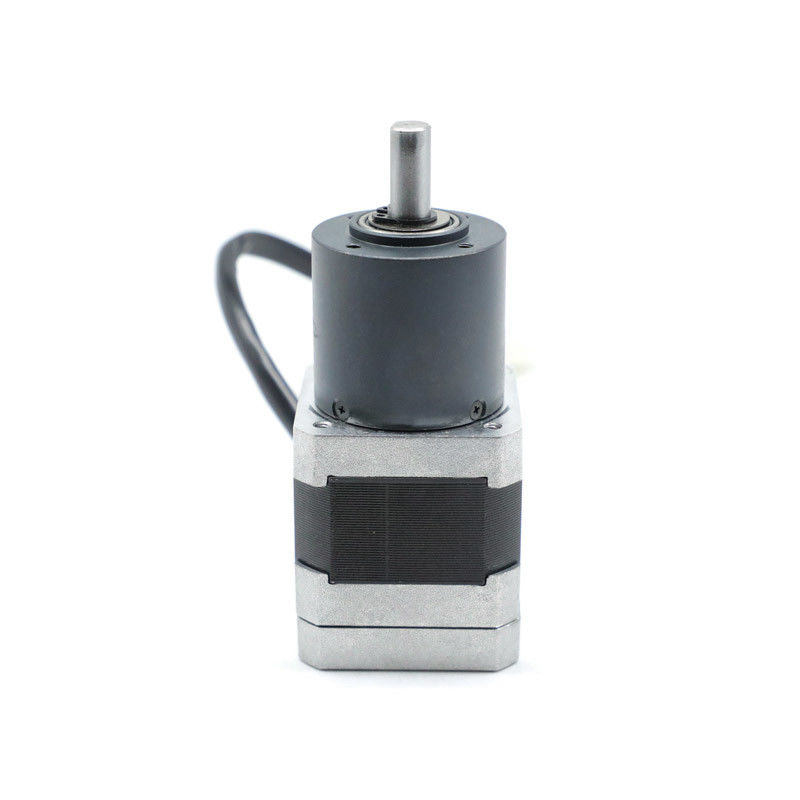

Motor sem escova 36mm do NEMA 17 do motor de redução da engrenagem da C.C. 24v

Motor sem escova 36mm do NEMA 17 do motor de redução da engrenagem da C.C. 24v

Nome da marca:	Hetai
Número do modelo:	Série 42BLF01
MOQ:	50
preço:	USD
Tempo de entrega:	28-31
Condições de Pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS ISO

Nome do produto:

Motor de caixa de velocidades sem escova

Tipo de enrolamento:

Estrela

Hall Effect Angle:

Ângulo 120° elétrico

Classe de isolamento:

Temperatura ambiente:

-20℃~+50℃

Resistência de Isolamento:

C.C. de 100MΩ Min.500VC

Rigidez dielétrica:

600VAC 1 minuto

Nível de proteção:

IP40

Torque nominal:

0,66 N.M

Taxa de redução:

1/13

Detalhes da embalagem:

Caixa com a caixa interna da espuma, pálete

Habilidade da fonte:

5000pcs/month

Destacar:

24 motores de redução da engrenagem da C.C. do volt

nema 17 24vdc 36mm

Motor sem escova 36mm do NEMA 17

Descrição do produto

42BLF01-023AG13 NEMA 17 dc micro motor de redução sem escovas caixa de velocidades 36mm

Modelo	Taxa de redução	Material de armazenamento da caixa de velocidades	Rolamentos em saída	Voltagem ((V)	Potência ((W)	Velocidade ((RPM))
42BLF01-023AG13	13:1	Metalurgia de pó	Rolamentos de esferas	24	19	308
42BLF01-027AG16	16:1	Metalurgia de pó	Rolamentos de esferas	24	19	250
42BLF01-035AG25	25:1	Metalurgia de pó	Rolamentos de esferas	24	17	160
42BLF01-036AG53	53:1	Metalurgia de pó	Rolamentos de esferas	24	17	75

Especificação eléctrica:

		Modelo
Modelo de fabrico		42BLF01-023AG13
Número de fases	Fase	3
Número de poloneses	Polonês	8
Resistência de linha para linha	OMS	2.2
Voltagem nominal	VDC	24
Sem velocidade de carga	RPM	5000 ± 10%
Não há corrente de carga	Ampères	0.5
Velocidade nominal	Rpm	4000±10%
Corrente nominal	A	0.5
Torque nominal	N.m	0.063
Potência nominal	W	25
Torque máximo	N.m	0.189
Corrente de pico	Ampères	1.5
Constante de binário	N.m/A	0.042
Constante de campo electromagnético retrô	V/kRPM	4.4
Comprimento do corpo	mm	47
Peso	Quilos	0.30
Especificações do motor com engrenagem planetária
Torque nominal	N.m	0.66
Velocidade nominal	Rpm	307
Relação		13:1

* Os produtos podem ser personalizados mediante pedido especial.

Diagrama de fiação

Função	COLOR
+5V	Vermelho	UL1007 26AWG
Sala A	Amarelo
HALLB	Verde
HALLC	Azul
GND	Negro
FASE A	Amarelo	UL3265 22AWG
FASE B	Verde
FASE C	Azul

Dimensão mecânica

Motor sem escova 36mm do NEMA 17 do motor de redução da engrenagem da C.C. 24v 0

36 mm Metalurgia de pó

Materiais para a habitação	Rolamentos em saída	Carga radial ((10 mm da flange) N	Carga axial do eixo ((N)	Força máxima de pressão do eixo (N)	Desvio radial do eixo ((mm)	Desempenho do eixo de empuxo ((mm)	Reacção negativa sem carga (°)
Metalurgia de pó	Rolamentos de mangas	≤ 120	≤ 80	≤ 500	≤ 0.03	≤ 0.1	≤ 1.5

Taxa de redução	Torque de tolerância nominal (Nm)	Torque máximo de tolerância momentânea (Nm)	Eficiência em %	Comprimento (mm)	Peso ((g)	Número de engrenagens
Quatro por cento	0.3	1.0	81%	24.8	145	1
1/5
1 / 16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

A caixa de engrenagens planetária garante um sistema de transmissão de energia flexível e confiável

Essas caixas de engrenagens fornecem uma ampla gama de potência e proporção, o que as torna uma escolha perfeita para a maioria das aplicações de muitas indústrias.

Revestimento por rebites

Motor sem escova 36mm do NEMA 17 do motor de redução da engrenagem da C.C. 24v 1
