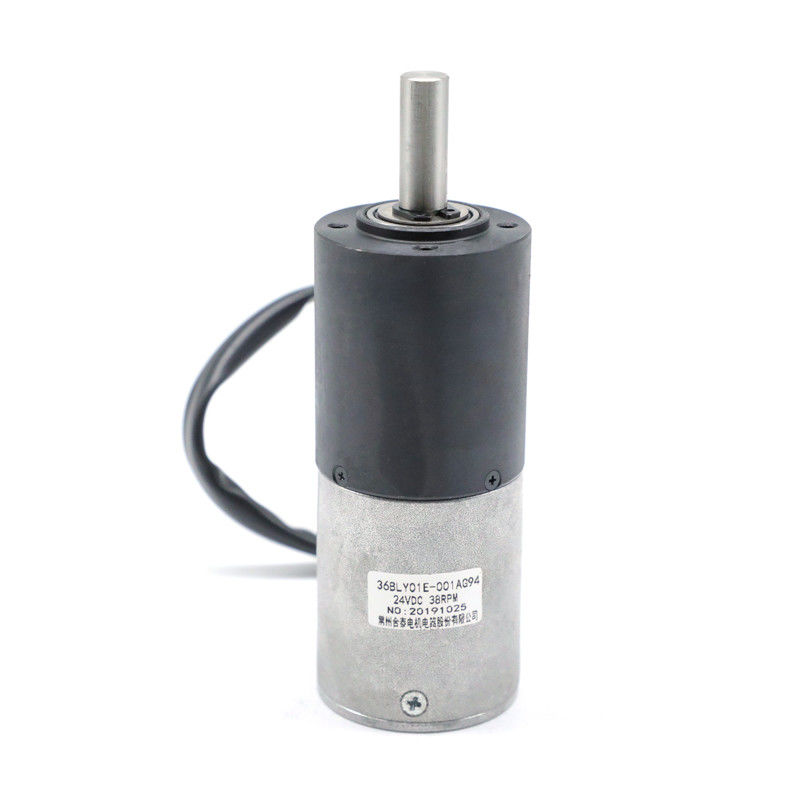

NEMA sem escova 14 24v 36mm do motor da caixa de engrenagens pequena 2 nanômetro
| Lugar de origem | China |
|---|---|
| Marca | Hetai |
| Certificação | CE ROHS ISO |
| Número do modelo | 36BLY01E-001AG94 |
| Quantidade de ordem mínima | 50 |
| Preço | USD |
| Detalhes da embalagem | Caixa com a caixa interna da espuma, pálete |
| Tempo de entrega | 28-31 |
| Termos de pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | 5000pcs/month |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| nome do produto | Motor sem escova da caixa de engrenagens | Tipo de enrolamento | Estrela |
|---|---|---|---|
| Ângulo de efeito hall | Ângulo 120° elétrico | Classe da isolação | B |
| Temperatura ambiental | -20℃~+50℃ | Resistência de isolação | C.C. de 100MΩ Min.500VC |
| Força dielétrica | 600VAC 1 minuto | Nível da proteção | IP40 |
| Relação de Reducation | 1:94 | Torque avaliado da tolerância | 2,5 N.m |
| Realçar | NEMA 14 24v,nema 14 36mm,caixa de engrenagens planetária para o motor sem escova |
||
Descrição de produto
36BLY01E-001AG94 do motor planetário da caixa de engrenagens do NEMA 14 eficiência elevada pequena do tamanho 2 N.m
36BLY01E-001AG94 está usando uma caixa de engrenagens da metalurgia de pó. O torque avaliado do motor 36BLY01E é 0.03NM, instalado com a caixa de engrenagens do 1:94 da relação de redução, o torque pode alcançar a 2 nanômetro. Entrementes a velocidade de 3500 RPM é reduzida a 38 RPM. Pode igualmente combinar com a outra relação de redução:
Fase 1
1/4, 1/5
Fase 2
1/16, 1/20, 1/25
Fase 3
1/53, 1/62, 1/76, 1/94, 1/117
Enrole por favor para baixo para ver mais detalhes sobre a caixa de engrenagens
Especificação elétrica:
| Modelo | ||
| Modelo da fabricação | 36BLY01E-001AG94 | |
| Número de fases | Fase | 3 |
| Número de Polos | Polos | 4 |
| Resistência fase à fase | OHMS | 6,4 |
| Tensão nominal | VDC | 24 |
| Nenhuma velocidade da carga | RPM | 4800 |
| Nenhuma corrente da carga | Ampères | 0,32 |
| Velocidade avaliado | RPM | 3500±200 |
| Corrente avaliado | 0,32 | |
| Torque avaliado | N.m | 0,03 |
| Poder avaliado | W | 11 |
| Torque máximo | N.m | 0,09 |
| Constante do torque | N.m/A | 0,015 |
| Constante traseira do EMF | V/kRPM | 1,6 |
| Comprimento de corpo | milímetro | 42 |
| Peso | Quilograma | 0,16 |
| ESPECIFICAÇÕES DO MOTOR COM ENGRENAGEM PLANETÁRIA | ||
| Torque avaliado | N.m | 2 |
| Velocidade avaliado | RPM | 38 |
| RELAÇÃO | 94:1 | |
os *Products podem ser personalizados pelo pedido especial.
Diagrama de fiação
| FUNÇÃO | COR | |
| +5V | VERMELHO |
UL1332 26AWG
|
| SALÃO A | AZUL | |
| SALÃO B | VERDE | |
| SALÃO C | BRANCO | |
| Terra | PRETO | |
| FASE A | MARROM | |
| FASE B | AMARELO | |
| FASE C | LARANJA |
Dimensão mecânica
Especificação elétrica da PEÇA da CAIXA DE ENGRENAGENS:
metalurgia de pó de 36mm
| Abrigando o material | Carregamento na saída | Carga radial (10mm da flange) N | Carga axial do eixo (N) | Força do imprensa-ajuste do eixo máxima (N) | Jogo radial do eixo (milímetros) | Jogo empurrado do eixo (milímetros) | Folga na nenhum-carga (°) |
| Metalurgia de pó | rolamentos de luva | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Relação de redução | Torque avaliado da tolerância (nanômetro) | Torque momentâneo máximo da tolerância (nanômetro) | Efficiency% | Comprimento (milímetros) | Peso (g) | Número de trens de engrenagem |
| 1/4 | 0,3 | 1,0 | 81% | 24,8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1,2 | 3,5 | 72% | 32,4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2,5 | 7,5 | 65% | 41,9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Como faz uma caixa de engrenagens planetária o trabalho?
O alinhamento das engrenagens pode ser comparado a nosso sistema solar onde os planetas revolvem em torno do sol, daqui o nome “caixa de engrenagens planetária”.
No meio da caixa de engrenagens planetária, há uma engrenagem do “sol” – igualmente conhecida como uma engrenagem central. Esta é frequentemente a engrenagem da entrada. Em torno da parte externa, há 2 ou mais as engrenagens do “planeta” – ou as engrenagens exteriores. Cercar as engrenagens de planeta lá é uma engrenagem de anel que mantenha a formação unida. As engrenagens de planeta são conectadas por um portador que seja conectado por sua vez ao eixo de saída.
