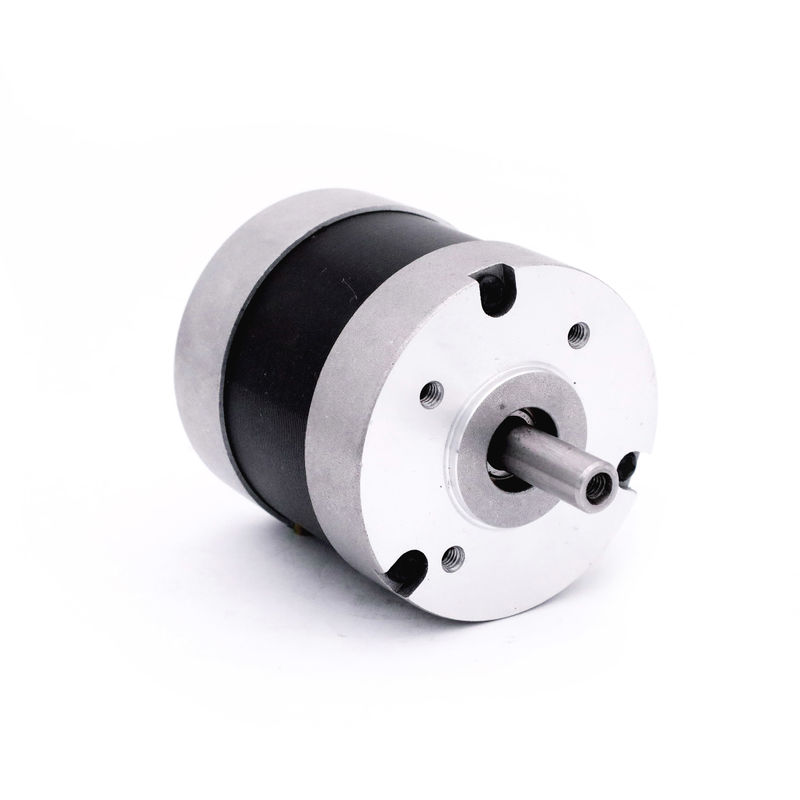

micro Bldc motor 2500 RPM 138W 1.32NM de 57mm 24v 4 Polo
Lugar de origem | China |
---|---|
Marca | HeTai |
Certificação | CE ROHS ISO |
Número do modelo | 57BL |
Quantidade de ordem mínima | 50 |
Preço | USD |
Detalhes da embalagem | Caixa com a caixa interna da espuma, pálete |
Tempo de entrega | 25 DIAS |
Termos de pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte | 10000 PCes/mês |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xNome do produto | Motor sem escova da C.C. | Tipo de enrolamento | Estrela |
---|---|---|---|
Hall Effect Angle | Ângulo 120° elétrico | Classe da isolação | B |
Nível do IP | IP40 | Resistência de isolação | C.C. de 100MΩ Min.500VC |
Força dielétrica | 600VAC 1 minuto | Temperatura ambiental | -20℃~+50℃ |
MAX Radial Force | 75N (10mm da flange dianteira) | Max Axial Force | 15N |
Realçar | Micro motor 2500Rpm 57mm 1.32NM de Bldc,Micro Bldc motor 1.32NM de 4 Polos,motor 2500 RPM 1.32NM da C.C. 24v |
Motor do bldc da personalização do ISO do CE ROHS do micro 1.32N.M de 57BL 138W sem escova
A série 57BL é um tipo de motor de BLDC com um corpo cilíndrico. A velocidade está variando de 2500 rpm-3000rpm, e o torque avaliado é 0,057 a 0,44 nanômetros.
Nome do produto | Motor sem escova da C.C. | Tipo de enrolamento | Estrela |
---|---|---|---|
Hall Effect Angle | Ângulo 120° elétrico | Classe da isolação | B |
Nível do IP | IP40 | Resistência de isolação | C.C. de 100MΩ Min.500VC |
Força dielétrica | 600VAC 1 minuto | Temperatura ambiental | -20℃~+50℃ |
Max Radial Force | 75N (10mm de Front Flange) | Max Axial Force | 15N |
Especificação elétrica:
Modelo | Modelo | Modelo | Modelo | Modelo | Modelo | ||
Especificação | Unidade | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
Número de fases | Fase | 3 | 3 | 3 | 3 | 3 | 3 |
Número de Polos | Polos | 4 | 4 | 4 | 4 | 4 | 4 |
Tensão avaliado | VDC | 24 | 24 | 24 | 24 | 24 | 24 |
Velocidade avaliado | RPM | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
Corrente avaliado | 0,77 | 1,87 | 3,17 | 3,67 | 5,33 | 7,00 | |
Torque avaliado | N.m | 0,057 | 0,11 | 0,18 | 0,22 | 0,33 | 0,44 |
Poder avaliado | W | 15 | 34,5 | 56 | 69 | 104 | 138 |
Torque máximo | N.m | 0,17 | 0,33 | 0,54 | 0,66 | 0,99 | 1,32 |
Corrente máxima | Ampères | 2,3 | 5,6 | 9,5 | 11 | 16 | 21 |
Constante do torque | N.m/A | 0,074 | 0,059 | 0,057 | 0,060 | 0,062 | 0,063 |
Constante traseira do EMF | V/kRPM | 7,75 | 6,2 | 5,9 | 6,3 | 6,5 | 6,6 |
Comprimento de corpo | milímetro | 41,5 | 46,5 | 56,5 | 66,5 | 86,5 | 106,5 |
Peso | Quilograma | 0,35 | 0,44 | 0,56 | 0,67 | 0,95 | 1,18 |
os *Products podem ser personalizados pelo pedido especial.
Diagrama de fiação
FUNÇÃO | COR | ||
+5V | VERMELHO | UL1007 26AWG | |
SALÃO A | AMARELO | ||
HALLB | VERDE | ||
HALLC | AZUL | ||
Terra | PRETO | ||
FASE A | AMARELO | UL1015 20AWG | |
FASE B | VERDE | ||
FASE C | AZUL |
Dimensão mecânica
Baseado em todas estas vantagens, nossa empresa especializa-se em produzir os motores de piso híbridos, motores sem escova da C.C., servos motores, motores da caixa de engrenagens, e assim por diante. Os produtos são aplicados nos robôs, maquinaria de embalagem, maquinaria de matéria têxtil, instrumentos médicos, maquinaria de impressão, equipamento inteligente da logística… Hetai igualmente envia seus produtos aos EUA, à Europa, ao 3Sudeste Asiático, e a China total.
Um motor de BLDC toma as vantagens da C.A., da C.C. e dos tipos universais do motor e combina-os em uma unidade. Tem a longa vida, a baixa manutenção, o funcionamento quieto, e a capacidade variável da velocidade de um motor de C.A.; o torque começando alto e a curva linear do velocidade-torque de um motor da C.C.; e como os motores da C.A. & da C.C., trabalha bem com caixas de engrenagens. Os motores sem escova da C.C. têm uma densidade de poder superior, em segundo somente ao motor universal, e têm a melhor avaliação de eficiência de 65 a 80%.
