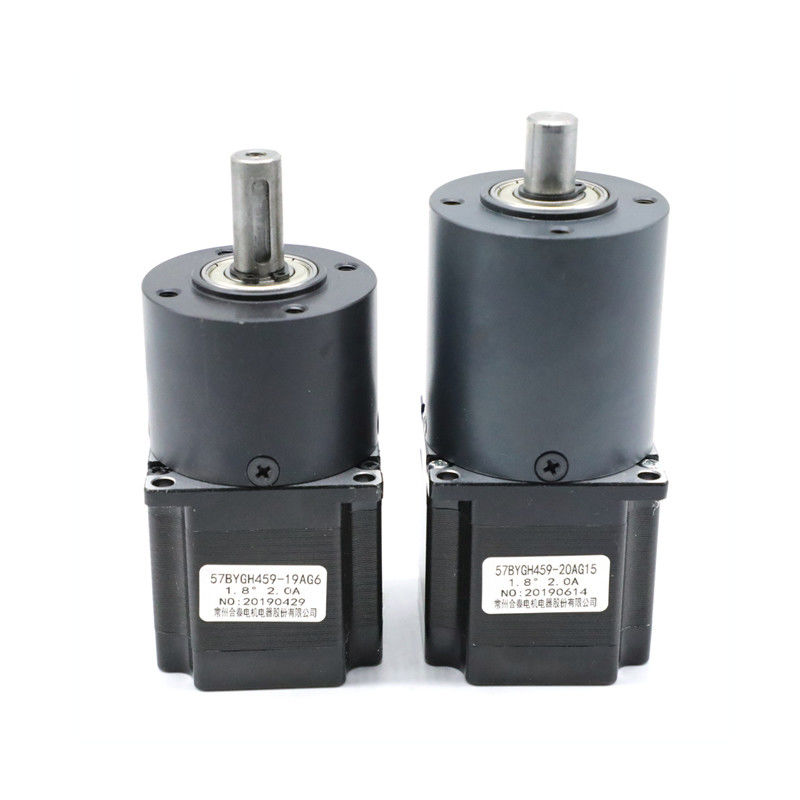

Motor deslizante de 20 quilogramas Cm com caixa de engrenagens planetária
| Lugar de origem | China |
|---|---|
| Marca | HeTai |
| Certificação | CE ROHS ISO |
| Número do modelo | 57BYGH |
| Quantidade de ordem mínima | 50 |
| Preço | USD |
| Detalhes da embalagem | Caixa com a caixa interna da espuma, pálete |
| Tempo de entrega | 25 DIAS |
| Termos de pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | 10000 PCes/mês |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| nome do produto | Motor da caixa de engrenagens do piso | Material da caixa de engrenagens | Pulverize a metalurgia, liga de zinco, projetando plásticos |
|---|---|---|---|
| Relação de redução máxima | 1:216 | Precisão da etapa | ± 5% |
| Elevação da temperatura | ℃ 80 máximo | Resistência de isolação | C.C. de 100MΩ Min.500VC |
| Temperatura ambiental | -20℃~+50℃ | Força dielétrica | 500VAC 1 minuto |
| Max Radial Force | 75N (20mm da flange dianteira) | Max Axial Force | 15N |
| Realçar | motor deslizante com caixa de engrenagens planetária,motor deslizante de 20 quilogramas cm,motor deslizante 20kg cm |
||
Descrição de produto
Fósforo 57BYGH com metalurgia de pó & escolhas múltiplas da caixa de engrenagens planetária liga de zinco
Para os motores de série 57BYGH, você pode combinar com a caixa de engrenagens planetária 42,52,56,63milímetros.
Liga de zinco e projetando plásticos seja mais eficaz na redução de custos comparam à metalurgia de pó
42mm
Metalurgia de pó
52mm
Liga de zinco
56mm
Metalurgia de pó
Liga de zinco
Plásticos da engenharia
63mm
Liga de zinco
Assim como usos para transmissões nos veículos, as caixas de engrenagens planetárias são usadas em várias indústrias para aplicações diferentes. Oferecem a elevada precisão e a relação alta do torque-à-volume que fazem os bem - serido às aplicações que envolvem; torque crescente, reduzindo a velocidade, o posicionamento preciso, e a maquinaria reprodutível de controlo.
Especificação elétrica da PEÇA do MOTOR:
| MODELO | ÂNGULO DA ETAPA (°/STEP) |
FIO DE LIGAÇÃO (NÃO) |
TENSÃO (v) |
CORRENTE (A/PHASE) |
RESISTÊNCIA (Ω/PHASE) |
INDUTÂNCIA (MH/PHASE) |
GUARDANDO O TORQUE (KG.CM) |
ALTURA DO MOTOR L (MILÍMETRO) |
PESO DO MOTOR (Quilograma) |
|---|---|---|---|---|---|---|---|---|---|
| 57BYGH001A | 1,8 | 4 | 6,0 | 0,5 | 12 | 20 | 3,5 | 41 | 0,45 |
| 57BYGH048-11 | 1,8 | 4 | 4,4 | 2,0 | 2,2 | 5,0 | 6,0 | 41 | 0,45 |
| 57BYGH201-22A | 1,8 | 4 | 6,6 | 0,6 | 11 | 25 | 7,0 | 51 | 0,65 |
| 57BYGH218-45 | 1,8 | 4 | 2,6 | 2,0 | 1,3 | 4 | 8,0 | 51 | 0,65 |
| 57BYGH420-77 | 1,8 | 6 | 3,8 | 2,0 | 1,9 | 3,5 | 9,0 | 56 | 0,70 |
| 57BYGH432-63A | 1,8 | 6 | 2,4 | 3,0 | 0,8 | 1,2 | 9,0 | 56 | 0,70 |
| 57BYGH633-131 | 1,8 | 6 | 3,0 | 3,0 | 1,0 | 1,8 | 13,5 | 78 | 1,00 |
| 57BYGH639-10E | 1,8 | 4 | 2,1 | 4,2 | 0,5 | 1,6 | 18 | 78 | 1,13 |
| 57BYGH801-01 | 1,8 | 6 | 3,3 | 3,0 | 1,1 | 2,5 | 16 | 84 | 1,13 |
| 57BYGH815 | 1,8 | 4 | 7,36 | 1,6 | 4,6 | 16 | 20 | 84 | 1,13 |
os *Products podem ser personalizados pelo pedido especial.
os *Products podem combinar a caixa de engrenagens 42,52,57,63milímetros
Diagrama de fiação
Dimensão mecânica
Especificação elétrica da CAIXA DE ENGRENAGENS:
Para fora da metalurgia de pó do diâmetro 42mm
| Abrigando o material | Carregamento na saída | Carga radial (10mm da flange) N | Carga axial do eixo (N) | Força do imprensa-ajuste do eixo máxima (N) | Jogo radial do eixo (milímetros) | Jogo empurrado do eixo (milímetros) | Folga na nenhum-carga (°) |
| Metalurgia de pó | rolamento de luva | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Relação de redução | Torque avaliado da tolerância (nanômetro) | Torque momentâneo máximo da tolerância (nanômetro) | Efficiency% |
Comprimento L (milímetro) |
Peso (g) | Número de trens de engrenagem |
| 1/4 | 1,0 | 3,0 | 81% | 32,5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4,0 | 12 | 72% | 46,3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8,0
|
25
|
65%
|
60,1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60,1 | 267 |
Dimensão mecânica
Para fora do diâmetro 52mm ligas de zinco
| Abrigando o material | Carregamento na saída | Carga radial (10mm da flange) N | Carga axial do eixo (N) | Força do imprensa-ajuste do eixo máxima (N) | Jogo radial do eixo (milímetros) | Jogo empurrado do eixo (milímetros) | Folga na nenhum-carga (°) |
| Liga de zinco | rolamentos de luva | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Relação de redução | Torque avaliado da tolerância (nanômetro) | Torque momentâneo máximo da tolerância (nanômetro) | Efficiency% |
Comprimento L (milímetro) |
Peso (g) | Número de trens de engrenagem | Relação de redução |
| 1/13 | 1/13 | 2,0 | 6,0 | 81% | 52,9 | 345 | 1 |
Dimensão mecânica
Para fora da metalurgia de pó do diâmetro 56mm
| Abrigando o material | Carregamento na saída | Carga radial (10mm da flange) N | Carga axial do eixo (N) | Força do imprensa-ajuste do eixo máxima (N) | Jogo radial do eixo (milímetros) | Jogo empurrado do eixo (milímetros) | Folga na nenhum-carga (°) |
| Metalurgia de pó | rolamentos de luva | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Relação de redução | Torque avaliado da tolerância (nanômetro) | Torque momentâneo máximo da tolerância (nanômetro) | Efficiency% |
Comprimento L (milímetro) |
Peso (g) | Número de trens de engrenagem |
| 1/4 | 2,0 | 6,0 | 81% | 41,3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8,0 | 25 | 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
| 1/66 |
Dimensão mecânica
Para fora dos plásticos de planejamento do diâmetro 56mm
| Abrigando o material | Carregamento na saída | Carga radial (10mm da flange) N | Carga axial do eixo (N) | Força do imprensa-ajuste do eixo máxima (N) | Jogo radial do eixo (milímetros) | Jogo empurrado do eixo (milímetros) | Folga na nenhum-carga (°) |
| Plásticos da engenharia | rolamento de luva | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Relação de redução | Torque avaliado da tolerância (nanômetro) | Torque momentâneo máximo da tolerância (nanômetro) | Efficiency% |
Comprimento L (milímetro) |
Peso (g) | Número de trens de engrenagem |
| 1/15 | 8,0 | 25 |
72%
|
61,6 | 450 |
2
|
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
||||
| 1/66 |
Dimensão mecânica
Diâmetro da saída 56 milímetros liga de zinco
| Abrigando o material | Carregamento na saída | Carga radial (10mm da flange) N | Carga axial do eixo (N) | Força do imprensa-ajuste do eixo máxima (N) | Jogo radial do eixo (milímetros) | Jogo empurrado do eixo (milímetros) | Folga na nenhum-carga (°) |
| Liga de zinco | rolamentos de luva | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Relação de redução | Torque avaliado da tolerância (nanômetro) | Torque momentâneo máximo da tolerância (nanômetro) | Efficiency% |
Comprimento L (milímetro) |
Peso (g) | Número de trens de engrenagem |
| 1/4 |
2,0
|
6 | 81% |
43,3
|
350 | 1 |
| 1/6 | ||||||
| 1/13 | 52,7 | 400 |
Dimensão mecânica
Para fora do diâmetro 63mm ligas de zinco
| Abrigando o material | Carregamento na saída | Carga radial (10mm da flange) N | Carga axial do eixo (N) | Força do imprensa-ajuste do eixo máxima (N) | Jogo radial do eixo (milímetros) | Jogo empurrado do eixo (milímetros) | Folga na nenhum-carga (°) |
| Liga de zinco | rolamentos de luva | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Relação de redução | Torque avaliado da tolerância (nanômetro) | Torque momentâneo máximo da tolerância (nanômetro) | Efficiency% |
Comprimento L (milímetro) |
Peso (g) | Número de trens de engrenagem |
| 1/8 | 3,0 | 8,0 | 81% | 75,5 | 400 | 1 |
Dimensão mecânica
