Motor deslizante da caixa de engrenagens

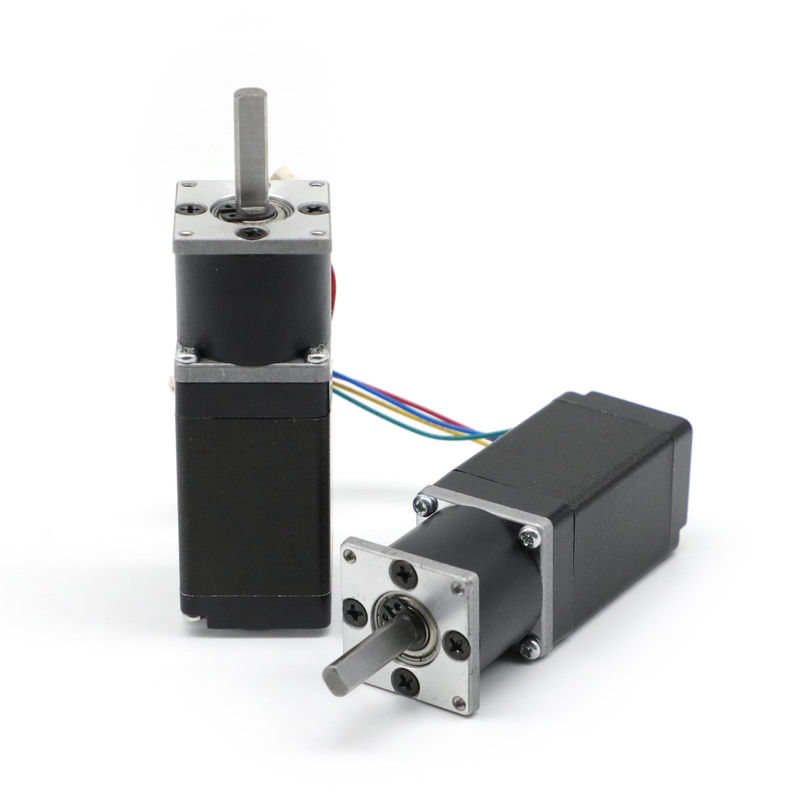

Nema 11 de Geared Stepper Motor da impressora a jato de tinta 28mm

Nema 11 de Geared Stepper Motor da impressora a jato de tinta 28mm

Nome da marca:	Hetai
Número do modelo:	Série 28BYGH507
MOQ:	50
preço:	USD
Tempo de entrega:	28-31
Condições de Pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS ISO

Nome do produto:

Motor de caixa de engrenagens de passo planetário

Taxa de redução:

1:6

Torque de retenção:

2400 g.cm

Atual:

2,0 A/Fase

Ângulo de passo:

° 1,8

Precisão da etapa:

± 5%

Tensão nominal:

5.4V

Indutância:

1,9 mH/fase

Resistência:

2,7 Ω/fase

Carga radial máxima:

28N

Carga axial máxima do eixo:

10 N

Nível de proteção:

IP40

Temperatura ambiente:

-20℃~+50℃

Resistência de Isolamento:

C.C. de 100MΩ Min.500VC

Rigidez dielétrica:

500VAC 1 minuto

Comprimento:

80mm

Detalhes da embalagem:

Caixa com a caixa interna da espuma, pálete

Habilidade da fonte:

10000pcs/month

Destacar:

motor deslizante da impressora a jato de tinta

nema alinhado 11 do motor deslizante

Nema 11 do motor deslizante 28mm

Descrição do produto

Motor de Engrenagem de Passo 28BYGH nema 11 para Impressoras a Jato de Tinta

O motor de passo com engrenagem 28BYGH possui alto torque de saída e posicionamento preciso.

Especificação Elétrica

28BYGH507-03AG6
ÂNGULO DE PASSO	°/PASSO	1.8
TENSÃO NOMINAL	V	5.4
CORRENTE	A/FASE	2.0
RESISTÊNCIA	Ω/FASE	2.7
INDUTÂNCIA	mH/FASE	1.9
TORQUE DE RETENÇÃO	g.cm	2400
CLASSE DE ISOLAMENTO		B

Especificação Elétrica PARTE DO MOTOR:

MODELO	ÂNGULO DE PASSO (°/PASSO)	FIOS DE CONDUÇÃO (Nº)	TENSÃO (V)	CORRENTE (A/FASE)	RESISTÊNCIA (Ω/FASE)	INDUTÂNCIA (MH/FASE)	TORQUE DE RETENÇÃO (G.CM)	ALTURA DO MOTOR L(MM)	PESO DO MOTOR (KG)
28BYGH102-01	1.8	4	3.90	0.67	6.3	3.2	600	32	0.11
28BYGH105-01	1.8	6	3.1	0.95	3.3	1.0	430	32	0.11
28BYGH301	1.8	4	4.56	0.67	6.8	4.9	950	45	0.17
28BYGH303	1.8	6	3.40	0.95	3.4	1.0	750	45	0.14
28BYGH501	1.8	4	8.04	0.67	12.0	7.2	1200	51	0.19
28BYGH502	1.8	6	3.80	0.95	4.0	1.3	900	51	0.20

Especificação Elétrica da Caixa de Engrenagens 28mm:
Relação de redução	1/6
Número de conjuntos de engrenagens	1
Eficiência de transmissão	81%
Torque nominal de tolerância	0.2 N.m
Torque máximo de tolerância momentânea	0.6 N.m
Carga radial (10mm da flange)	≤80N
Carga axial do eixo	≤30N
comprimento (mm)	28.5
Peso (g)	105
Material da carcaça	Metal
Rolamento na saída	Buchas
Força máxima de ajuste forçado do eixo	≤200N
Folga radial do eixo(mm)	≤0.03
Folga axial do eixo(mm)	≤0.4
Folga sem carga (°)	≤1.5

***Nota: Os produtos podem ser personalizados de acordo com sua solicitação. Entre em contato conosco para mais detalhes.

Nema 11 de Geared Stepper Motor da impressora a jato de tinta 28mm 0

Diagrama de Fiação

Nema 11 de Geared Stepper Motor da impressora a jato de tinta 28mm 1

Aplicação do Produto

Impressora de injeção grande

Nema 11 de Geared Stepper Motor da impressora a jato de tinta 28mm 2

A VANTAGEM do motor com caixa de engrenagens planetárias:

1. Caixa de Engrenagens Planetárias Garante Sistema de Transmissão de Potência Flexível e Confiável

2. Ampla Relação de Velocidade com Longa Vida Útil

3. Design Único para Alta Densidade de Potência

4. Alta Precisão

As caixas de engrenagens planetárias são projetadas para uma alta proporção de energia de entrada que ajuda a acoplar perfeitamente outros arranjos de engrenagens.
