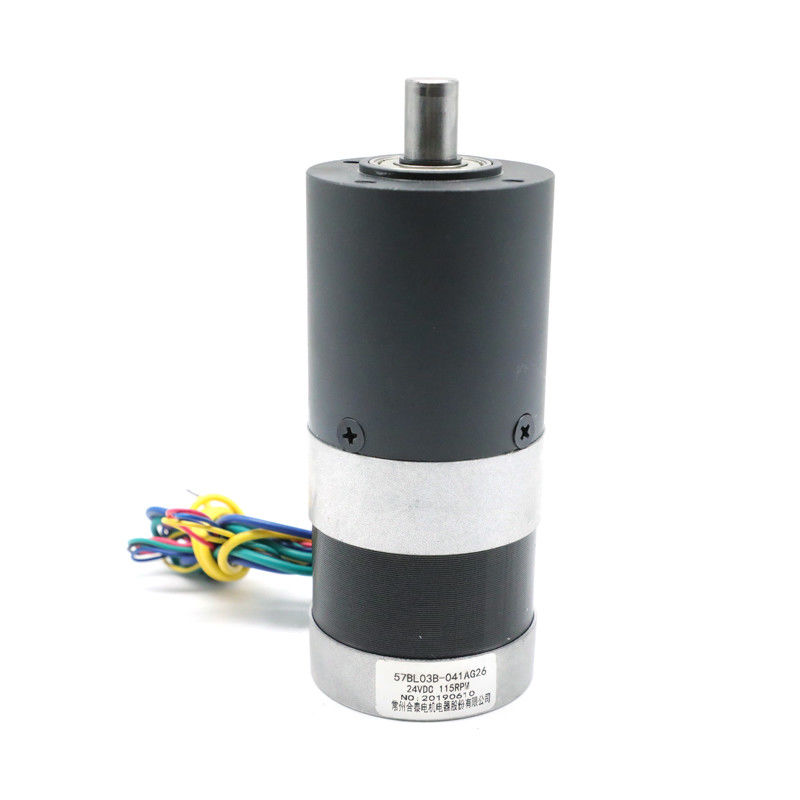

O micro alinhou o motor sem escova NEMA23 24v 57mm 0.18nm 57BL03B 041AG26
| Lugar de origem | China |
|---|---|
| Marca | Hetai |
| Certificação | CE ROHS ISO |
| Número do modelo | 57BL03B-041AG26 |
| Quantidade de ordem mínima | 50 |
| Preço | USD |
| Detalhes da embalagem | Caixa com a caixa interna da espuma, pálete |
| Tempo de entrega | 28-31 |
| Termos de pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | 5000pcs/month |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Nome do produto | Motor sem escova da caixa de engrenagens | Tipo de enrolamento | Estrela |
|---|---|---|---|
| Ângulo de efeito hall | Ângulo 120° elétrico | Classe da isolação | B |
| Temperatura ambiental | -20℃~+50℃ | Resistência de isolação | C.C. de 100MΩ Min.500VC |
| Força dielétrica | 600VAC 1 minuto | Relação de redução | 1/26 |
| Max Axial Force | 8 N.m | Torque momentâneo máximo da tolerância | 25 N.m |
| Realçar | motor sem escova alinhado pequeno,Caixa de engrenagens planetária 57BL03B do Nema 23,nema 23 57mm 57BL03B |
||
Descrição de produto
A micro metalurgia de pó 57BL03B-041AG26 de baixo nível de ruído alinhou o motor sem escova da C.C. NEMA23
Relação larga da velocidade com um tempo longo do serviço
57BL03B-041AG26 é consiste 3 em um motor sem escova da C.C. da fase 57mm e em uma caixa de engrenagens 56mm planetária. O material de abrigo da caixa de engrenagens é metalurgia de pó. Usa o rolamento de luva. A carga radial (10mm da flange) do eixo de saída da caixa de engrenagens é 450N, e a carga axial do eixo é 200N.
Para a mesma quantidade de capacidade de carga, nossa caixa de engrenagens planetária da metalurgia de pó tem um tempo mais alto do serviço do que as caixas de engrenagens tradicionais. Os aspectos fulcrais são melhorar a eficiência e a confiança em todo o sistema mecânico.
Especificação elétrica:
| Modelo | ||
| Modelo da fabricação | 57BL03B-041AG26 | |
| Número de fases | Fase | 3 |
| Número de Polos | Polos | 4 |
| Resistência fase à fase | OHMS | 0,8 |
| Tensão nominal | VDC | 24 |
| Nenhuma velocidade da carga | RPM | 4000 |
| Nenhuma corrente da carga | Ampères | 0,6 |
| Velocidade avaliado | RPM | 3000±200 |
| Corrente avaliado | 0,6 | |
| Torque avaliado | N.m | 0,18 |
| Poder avaliado | W | 57 |
| Torque máximo | N.m | 0,54 |
| Constante do torque | N.m/A | 0,057 |
| Constante traseira do EMF | V/kRPM | 5,9 |
| Comprimento de corpo | milímetro | 56,5 |
| Peso | Quilograma | 0,56 |
| ESPECIFICAÇÕES DO MOTOR COM ENGRENAGEM PLANETÁRIA | ||
| Torque avaliado | N.m | 3,3 |
| Velocidade avaliado | RPM | 115±10% |
| RELAÇÃO | 26:1 | |
os *Products podem ser personalizados pelo pedido especial.
Diagrama de fiação
| FUNÇÃO | COR | |
| +5V | VERMELHO | UL1007 26AWG |
| SALÃO A | AMARELO | |
| SALÃO B | VERDE | |
| SALÃO C | AZUL | |
| Terra | PRETO | |
| FASE A | AMARELO | UL1015 22AWG |
| FASE B | VERDE | |
| FASE C | AZUL |
Dimensão mecânica
Para fora da metalurgia de pó do diâmetro 56mm
| Abrigando o material | Carregamento na saída | Carga radial (10mm da flange) N | Carga axial do eixo (N) | Força do imprensa-ajuste do eixo máxima (N) | Jogo radial do eixo (milímetros) | Jogo empurrado do eixo (milímetros) | Folga na nenhum-carga (°) |
| Metalurgia de pó | rolamentos de luva | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Relação de redução | Torque avaliado da tolerância (nanômetro) | Torque momentâneo máximo da tolerância (nanômetro) | Efficiency% |
Comprimento L (milímetro) |
Peso (g) | Número de trens de engrenagem |
| 1/4 | 2,0 | 6,0 | 81% | 41,3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8,0 | 25 | 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
| 1/66 |
Dimensão mecânica
Uma caixa de engrenagens planetária, igualmente conhecida como uma caixa de engrenagens epicyclic, é um dos tipos os mais interessantes de caixas de engrenagens disponíveis dentro do controle de movimento. São usados frequentemente em automotivo como uma parte importante de transmissões automáticas.
Como faz uma caixa de engrenagens planetária o trabalho?
O alinhamento das engrenagens pode ser comparado a nosso sistema solar onde os planetas revolvem em torno do sol, daqui o nome “caixa de engrenagens planetária”.
